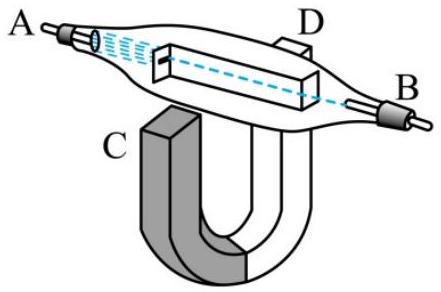

1. แผนภาพแสดงการตั้งค่าการทดลองโดยใช้หลอดรังสีแคโทดเพื่อสาธิตแรงลอเรนซ์ที่กระทำต่ออิเล็กตรอนในสนามแม่เหล็ก เส้นประภายในหลอดแสดงเส้นทางของอิเล็กตรอน ข้อความใดต่อไปนี้ถูกต้อง? ( )

• A. A. ขั้วบวกของหลอดรังสีแคโทดจะต้องเชื่อมต่อกับขั้วบวก
• B. B. ปลาย C เป็นขั้ว $N$ ของแม่เหล็กรูปเกือกม้า
• C. C. ไม่สามารถระบุขั้วของขั้วแม่เหล็ก C ได้
• D. D. แรงลอเรนซ์ทซ์ทำงานในเชิงบวกต่ออิเล็กตรอน

Answer: B

2. ตามที่แสดงในแผนภาพ ความหนาแน่นของฟลักซ์แม่เหล็ก $\mathrm { B } = 0.2 \mathrm {~T}$ ของสนามแม่เหล็กสม่ำเสมอถูกกำหนดให้ ตัวนำตรงที่มีกระแสไฟฟ้าไหลผ่านถูกจัดวางในแนวตั้งฉากกับทิศทางของสนามแม่เหล็ก ตัวนำมีความยาว L $N$ และมีกระแสไฟฟ้าไหลผ่าน $\mathrm { B } = 0.2 \mathrm {~T}$ ขนาดของแรงแอมแปร์ F ที่กระทำต่อตัวนำนี้มีค่าเป็น ( )

• A. A. 0.01 เอ็น
• B. B. 0.02 เอ็น
• C. C. 0.03 นิวตัน
• D. D. 0.04 เอ็น

Answer: D

4. ตามที่แสดงในแผนภาพ ทิศทางของสนามแม่เหล็กที่สม่ำเสมอจะตั้งฉากกับระนาบของกระดาษและชี้เข้าด้านใน อนุภาคที่มีประจุบวกจะเคลื่อนที่ในแนวนอนไปทางขวา ทิศทางของแรงลอเรนซ์ที่กระทำต่ออนุภาคคือ ( )

• A. A. วางกระดาษโดยให้ขอบตั้งหันเข้าด้านใน
• B. B. กระดาษแนวตั้งหันออกด้านนอก
• C. C. ตามผิวหน้ากระดาษขึ้นไป
• D. D. ตามผิวของกระดาษ ลงมา

Answer: C

5. ครูสอนฟิสิกส์ได้ทำการทดลอง "ของเหลวหมุน" ในชั้นเรียน โดยใช้เครื่องมือตามที่แสดงในแผนภาพ: ภาชนะแก้วที่บรรจุของเหลวนำไฟฟ้าถูกวางไว้ภายในสนามแม่เหล็กของแม่เหล็กรูปเกือกม้า โดยขั้วบนของแม่เหล็กถูกกำหนดให้เป็นขั้ว S อิเล็กโทรดทรงกระบอกที่ศูนย์กลางของภาชนะถูกเชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ ในขณะที่อิเล็กโทรดรูปวงแหวนตามขอบด้านในของผนังภาชนะถูกเชื่อมต่อกับขั้วบวกเมื่อจ่ายกระแสไฟฟ้าให้กับวงจร ของเหลวเริ่มหมุน เกี่ยวกับการทดลองนี้ ข้อใดต่อไปนี้ถูกต้อง?

• A. A. กระแสในของเหลวไหลจากศูนย์กลางไปยังขอบ เมื่อมองจากด้านบน ของเหลวจะหมุนทวนเข็มนาฬิกา
• B. B. กระแสในของเหลวไหลจากศูนย์กลางไปยังขอบ เมื่อมองจากด้านบน ของเหลวจะหมุนตามเข็มนาฬิกา
• C. C. กระแสในของเหลวไหลจากขอบนอกเข้าสู่ศูนย์กลาง; เมื่อมองจากด้านบน ของเหลวจะหมุนตามเข็มนาฬิกา
• D. D. กระแสไหลจากขอบนอกเข้าสู่ศูนย์กลางของของเหลว: เมื่อมองจากด้านบน ของเหลวจะหมุนทวนเข็มนาฬิกา

Answer: D

6. เส้นแรงแม่เหล็กที่อยู่รอบแม่เหล็กแท่งกระจายตัวตามที่แสดงในแผนภาพ ข้อความใดต่อไปนี้ถูกต้อง?

• A. A. วางเข็มแม่เหล็กขนาดเล็กไว้ทางซ้ายของแม่เหล็ก เมื่อเข็มหยุดนิ่ง ขั้วเหนือของเข็มจะชี้ไปทางขวา
• B. B. ยิ่งอยู่ใกล้ขั้วของแม่เหล็กแท่งมากเท่าใด ความหนาแน่นของฟลักซ์แม่เหล็กก็จะยิ่งมากขึ้นเท่านั้น
• C. C. เส้นแรงแม่เหล็กที่อธิบายสนามแม่เหล็กเป็นเส้นโค้งที่ไม่ปิด
• D. D. เส้นแรงแม่เหล็กอาจตัดกัน

Answer: B

7. ตามที่แสดงในแผนภาพ ตัวนำตรงที่มีความยาว 1.0 เมตรตั้งฉากกับทิศทางของสนามแม่เหล็กสม่ำเสมอ เมื่อกระแสไฟฟ้าในตัวนำมีค่า 10 แอมแปร์ แรงแม่เหล็กที่กระทำต่อตัวนำมีขนาด 2.0 นิวตัน ความหนาแน่นฟลักซ์แม่เหล็กของสนามแม่เหล็กสม่ำเสมอนี้มีขนาด ( )

• A. A. 5.0 T
• B. B. 0.1 ช้อนโต๊ะ
• C. C. 2.0 T
• D. D. 0.2 ช้อนโต๊ะ

Answer: D

8. ตามที่แสดงในแผนภาพ แท่งตัวนำที่มีกระแสไฟฟ้าคงที่วางอยู่บนระนาบเอียงเรียบ มีสนามแม่เหล็กสม่ำเสมอ B ตั้งฉากกับระนาบเอียงและชี้ขึ้นด้านบน อยู่ในพื้นที่ ตัวนำอยู่ในสภาพนิ่งเริ่มแรก หากสนามแม่เหล็กสม่ำเสมอหมุนช้าๆ ตามทิศทางที่แสดงในแผนภาพจนกลายเป็นแนวนอน เพื่อให้แท่งตัวนำคงนิ่งอยู่ตลอดเวลา ความหนาแน่นฟลักซ์แม่เหล็กของสนามแม่เหล็กสม่ำเสมอจะต้อง ( )

• A. A. เพิ่มขึ้น
• B. B. ลด
• C. C. เพิ่มขึ้นก่อน แล้วลดลง
• D. D. ลดก่อน แล้วจึงเพิ่ม

Answer: A

9. ตามที่แสดงในแผนภาพ อนุภาคที่มีประจุบวกถูกยิงในแนวนอนไปทางขวา ระหว่างขั้วทั้งสองของแม่เหล็กรูปเกือกม้า ในขณะนั้น ทิศทางของแรงลอเรนซ์ที่กระทำต่อประจุคือ ( )

• A. A. ทางซ้าย
• B. B. ไปทางขวา
• C. C. วางกระดาษโดยให้ขอบตั้งหันเข้าด้านใน
• D. D. กระดาษแนวตั้งหันออกด้านนอก

Answer: D

10. เมื่ออนุภาคที่มีประจุในแผนภาพเคลื่อนที่ในสนามแม่เหล็ก ทิศทางของแรงลอเรนซ์ที่กระทำต่ออนุภาคจะเป็นแนวนอนไปทางซ้าย ( )

• A. A.
• B. B.
• C. C.
• D. D.

Answer: A

11. เกี่ยวกับคำอธิบายของสนามแม่เหล็ก เส้นสนามแม่เหล็ก และฟลักซ์แม่เหล็ก ข้อความที่ถูกต้องคือ ( )

• A. A. เส้นแรงแม่เหล็กเป็นเส้นโค้งที่มองไม่เห็นด้วยตาเปล่า แต่มีอยู่จริงอย่างเป็นรูปธรรม
• B. B. เมื่อฟลักซ์แม่เหล็กที่ไหลผ่านขดลวดเป็นศูนย์ การเหนี่ยวนำแม่เหล็กจะต้องเป็นศูนย์
• C. C. ยิ่งมีการเหนี่ยวนำแม่เหล็กมากเท่าใด กระแสแม่เหล็กที่ไหลผ่านวงจรปิดก็จะยิ่งมากขึ้นเท่านั้น
• D. D. ขั้วแม่เหล็กที่ตรงข้ามกันจะดึงดูดกัน ในขณะที่ขั้วที่เหมือนกันจะผลักกัน; ทั้งสองปฏิสัมพันธ์เกิดขึ้นผ่านสนามแม่เหล็ก

Answer: D

12. วิธีการนิยามด้วยอัตราส่วนเป็นแนวทางที่สำคัญในวิชาฟิสิกส์สำหรับการนิยามปริมาณทางกายภาพ ข้อใดต่อไปนี้ไม่ใช่การแสดงออกที่ได้มาจากการนิยามด้วยอัตราส่วน? ( )

• A. A. $R = \frac { \rho L } { S }$
• B. B. $C = \frac { Q } { U }$
• C. C. $E = \frac { F } { q }$
• D. D. $B = \frac { F } { I l }$

Answer: A

13. เพื่อทดสอบว่ามีสนามไฟฟ้าหรือสนามแม่เหล็กอยู่ในพื้นที่ที่กำหนดหรือไม่ วิธีการใดต่อไปนี้ที่นักเรียนคิดขึ้นไม่สามารถทำได้? ( )

• A. A. การแนะนำกระแสทดสอบ หากกระแสทดสอบได้รับแรงไฟฟ้า แสดงว่ามีสนามไฟฟ้าอยู่ในบริเวณนี้
• B. B. การแนะนำกระแสทดสอบ หากกระแสไม่พบแรงไฟฟ้า แสดงว่าไม่มีสนามไฟฟ้าอยู่ในบริเวณนี้
• C. C. หากตัวนำที่มีกระแสไฟฟ้าถูกกระทำด้วยแรงแอมเพียร์ นั่นแสดงถึงการมีอยู่ของสนามแม่เหล็กในบริเวณนั้น
• D. D. หากนำตัวนำที่มีกระแสไฟฟ้าผ่านเข้าไปและไม่มีแรงแอมแปร์เกิดขึ้น แสดงว่าไม่มีสนามแม่เหล็กอยู่ในบริเวณนี้

Answer: D

14. เกี่ยวกับความหนาแน่นของฟลักซ์แม่เหล็ก ข้อใดต่อไปนี้ถูกต้อง? ( )

• A. A. ความหนาแน่นของฟลักซ์แม่เหล็กสะท้อนเพียงความแรงของสนามแม่เหล็ก
• B. B. ความหนาแน่นของฟลักซ์แม่เหล็กเป็นปริมาณทางกายภาพที่อธิบายถึงความแรงและทิศทางของสนามแม่เหล็ก
• C. C. ทิศทางของความหนาแน่นของฟลักซ์แม่เหล็กคือทิศทางของแรงที่กระทำต่อตัวนำที่มีกระแสไฟฟ้าภายในสนามแม่เหล็ก
• D. D. ทิศทางของความหนาแน่นฟลักซ์แม่เหล็กคือทิศทางที่ขั้ว S ของเข็มแม่เหล็กขนาดเล็กชี้ไปเมื่อมันอยู่นิ่ง ณ จุดนั้น

Answer: B

15. ดังที่แสดงในภาพ แท่งตัวนำตรงที่มีลักษณะสม่ำเสมอและมีความหนาคงที่ $M N$ ถูกแขวนในแนวนอนโดยใช้ลวดเส้นเล็กสองเส้นที่มีลักษณะเหมือนกันภายในสนามแม่เหล็กแนวนอนที่มีลักษณะสม่ำเสมอ กระแสไฟฟ้าที่มีค่าตั้งแต่ $M$ ถึง $N$ ไหลผ่านแท่งตัวนำ ส่งผลให้เกิดแรงกระทำต่อลวดทั้งสองเส้นตามสมการ $F$ เพื่อให้ได้ผลลัพธ์ตามสมการ $F = 0$ สามารถใช้วิธีการต่อไปนี้: $I$ ไหลผ่านมัน แรงที่กระทำต่อสายแขวนคือ $F$ เพื่อให้ได้ $F = 0$ อาจใช้วิธี $($ ต่อไปนี้:

• A. A. เพิ่มกระแสไฟฟ้าให้ถึงค่าที่กำหนด
• B. B. ลดกระแสไฟฟ้าให้เหลือค่าที่กำหนด
• C. C. ย้อนกลับกระแส
• D. D. กลับทิศทางสนามแม่เหล็ก

Answer: A

16. ในทุกขณะ มีรังสีคอสมิกที่มีประจุจำนวนมากพุ่งชนโลกอย่างต่อเนื่อง สนามแม่เหล็กของโลกสามารถเปลี่ยนแปลงวิถีโคจรของอนุภาคที่มีประจุส่วนใหญ่ในรังสีเหล่านี้ได้อย่างมีประสิทธิภาพ ทำให้ไม่สามารถไปถึงพื้นผิวโลกได้ ปรากฏการณ์นี้มีความสำคัญอย่างยิ่งต่อสิ่งมีชีวิตบนโลก ลองพิจารณาอนุภาครังสีคอสมิกที่มีประจุบวกซึ่งเคลื่อนที่ในแนวตั้งตรงไปยังเส้นศูนย์สูตร ภายใต้แรงดึงดูดของสนามแม่เหล็กโลก อนุภาคนี้จะ $a$  ใต้

• A. A. เบี่ยงไปทางทิศตะวันออก
• B. B. เบี่ยงไปทางทิศใต้
• C. C. เบี่ยงไปทางทิศตะวันตก
• D. D. เบี่ยงไปทางทิศเหนือ

Answer: A

17. เมื่อเข้าสู่เขตแร่แม่เหล็ก ทีมงานสำรวจสังเกตเห็นว่าเข็มทิศซึ่งก่อนหน้านี้ชี้ไปทางเหนือ หมุนทวนเข็มนาฬิกาไปโดยรอบ $30 ^ { \circ }$ (ตามที่แสดงด้วยเส้นประในแผนภาพ) โดยสมมติว่าค่าของส่วนประกอบแนวนอนของความเข้มของการเหนี่ยวนำแม่เหล็กจากสนามแม่เหล็กโลก ณ ตำแหน่งนี้คือ $B$ ค่าต่ำสุดของส่วนประกอบแนวนอนของความเข้มของการเหนี่ยวนำแม่เหล็กที่เกิดจากแหล่งแร่คือ (

• A. A. B
• B. B. $2 B$
• C. C. $\frac { B } { 2 }$
• D. D. $\frac { \sqrt { 3 } } { 2 } B$

Answer: C

18. ข้อใดต่อไปนี้ถูกต้อง?

• A. A. หากส่วนเล็ก ๆ ของตัวนำที่มีกระแสไฟฟ้าไม่ถูกแรงแม่เหล็กกระทำ ณ จุดใดจุดหนึ่ง ความหนาแน่นของฟลักซ์แม่เหล็ก ณ จุดนั้นจะต้องเป็นศูนย์
• B. B. ทิศทางของแรงแม่เหล็กที่กระทำต่อลวดตรงที่มีกระแสไฟฟ้าไหลผ่านในระยะสั้น ทิศทางของความหนาแน่นฟลักซ์แม่เหล็ก ณ จุดนั้น และทิศทางของกระแสไฟฟ้าในลวด จะตั้งฉากซึ่งกันและกันเสมอ
• C. C. เมื่อทิศทางของกระแสไฟฟ้าในตัวนำตรงที่มีความยาวสั้นอยู่ในสนามแม่เหล็กไม่เป็นแนวตั้งฉากกับทิศทางของสนามแม่เหล็ก ทิศทางของแรงแม่เหล็กที่กระทำต่อตัวนำที่มีกระแสไฟฟ้าจะตั้งฉากกับทิศทางของกระแสไฟฟ้าเสมอ และตั้งฉากกับทิศทางของสนามแม่เหล็กเสมอ
• D. D. เงื่อนไขสำหรับตัวนำที่มีกระแสไฟฟ้าไหลผ่านเพื่อที่จะได้รับแรงแม่เหล็กคือทิศทางของกระแสไฟฟ้าต้องตั้งฉากกับทิศทางของแรงแม่เหล็ก

Answer: C

19. ดังแสดงในรูป A โครงโลหะแข็งรูปสี่เหลี่ยมจัตุรัส $a b c d$ ถูกวางไว้ภายในสนามแม่เหล็ก โดยระนาบของโครงโลหะตั้งฉากกับทิศทางของสนามแม่เหล็กการเปลี่ยนแปลงของความหนาแน่นของฟลักซ์แม่เหล็ก $B$ กับเวลา $t$ แสดงในรูปที่ B ในช่วงเวลาระหว่าง $0 \sim 0.2 \mathrm {~s}$ และ $0.2 \sim 0.6 \mathrm {~s}$  A

• A. A. อัตราส่วนของปริมาณประจุที่ไหลผ่านโครงโลหะคือ $2 : 1$
• B. B. อัตราส่วนของกำลังไฟฟ้าในกระแสไฟฟ้าที่ไหลผ่านกรอบโลหะคือ $4 : 1$
• C. C. อัตราส่วนของการให้ความร้อนแบบจูลที่เกิดขึ้นภายในกรอบโลหะคือ $4 : 1$
• D. D. ทิศทางของแรงแอมแปร์ที่กระทำต่อด้านข้างของกรอบโลหะ $a b$ เป็นไปในทิศทางเดียวกัน

Answer: B

20. ตามที่แสดงในแผนภาพ โซลินอยด์ B ถูกวางตำแหน่งตามแนวแกนของวงแหวนโลหะปิด A เมื่อกระแสไฟฟ้าที่ไหลผ่าน B ลดลง ( )  (1) วงแหวน A มีแนวโน้มที่จะหดตัว (2) วงแหวน A มีแนวโน้มที่จะขยายตัว (3) โซลินอยด์ B มีแนวโน้มที่จะสั้นลง (4) โซลินอยด์ B มีแนวโน้มที่จะยาวขึ้น

• A. A. (1) (3)
• B. B. (2) (4)
• C. C. (1) (4)
• D. D. (2) (3)

Answer: C

21. ตามที่แสดงในแผนภาพ กระแสไฟฟ้าคงที่ $I$ ไหลผ่านลวดแนวนอนในสุญญากาศ ใต้ลวดโดยตรง มีลำอิเล็กตรอนเคลื่อนที่ด้วยความเร็วเริ่มต้นในทิศทางเดียวกับกระแสไฟฟ้า โดยละเว้นแรงโน้มถ่วงที่มีต่ออิเล็กตรอน ข้อความใดต่อไปนี้ถูกต้อง? ( )

• A. A. ทิศทางของสนามแม่เหล็กเหนือกระแสไฟฟ้าตั้งฉากกับระนาบของกระดาษและชี้ออกไปด้านนอกเล็กน้อย
• B. B. แรงลอเรนซ์ที่กระทำต่ออิเล็กตรอนจะเปลี่ยนแปลงความเร็วของมันอย่างมีนัยสำคัญ
• C. C. อิเล็กตรอนจะเคลื่อนที่ตามเส้นทาง $a$
• D. D. อิเล็กตรอนจะเคลื่อนที่ตามเส้นทาง $b$

Answer: D

22. ตามที่แสดงในแผนภาพ ตัวนำตรงยาวและวงโลหะปิดอยู่ในระนาบเดียวกัน กระแสไฟฟ้าคงที่ไหลผ่านตัวนำตรงยาว ในบรรดาการเคลื่อนที่ต่อไปนี้ การเคลื่อนที่ที่ทำให้เกิดกระแสไฟฟ้าในวงโลหะปิดคือ

• A. A. โครงลวดโลหะปิดถูกเลื่อนขึ้นด้านบน
• B. B. โครงลวดโลหะปิดเคลื่อนไปทางขวา
• C. C. โครงลวดโลหะปิดล้อมหมุนอยู่ในอวกาศโดยมีลวดตรงเป็นแกน
• D. D. โครงลวดโลหะปิดแปลนลงด้านล่าง

Answer: B

23. สมการใดต่อไปนี้ถูกต้อง?

• A. A. $1 \mathrm {~T} = 1 \mathrm {~Wb} \cdot \mathrm {~m} ^ { 2 }$
• B. B. $1 \mathrm {~N} = 1 \mathrm {~T} \cdot \mathrm {~A} \cdot \mathrm {~m}$
• C. C. $1 \mathrm {~J} = 1 \mathrm {~W} / \mathrm { s }$
• D. D. $1 \mathrm {~A} = 1 \mathrm { C } \cdot \mathrm { s }$

Answer: B

24. ตามที่แสดงในแผนภาพ ระนาบเอียงเรียบที่ฉนวนและคงที่ตั้งอยู่ในสนามแม่เหล็กสม่ำเสมอ ความแรงของการเหนี่ยวนำแม่เหล็กของสนามแม่เหล็กคือ $B$ และทิศทางของมันตั้งฉากกับระนาบเอียง ชี้ขึ้นด้านบน แท่งโลหะที่มีกระแสไฟฟ้า $I$ วางราบในแนวนอนอยู่บนระนาบเอียงหากกระแสไฟฟ้าที่เปลี่ยนแปลงใน $0.5 I$ และความหนาแน่นของฟลักซ์แม่เหล็กเปลี่ยนแปลงเป็น $3 B$ โดยที่ทิศทางของกระแสไฟฟ้าและสนามแม่เหล็กยังคงไม่เปลี่ยนแปลง แท่งโลหะจะเกิดปรากฏการณ์

• A. A. เร่งความเร็วขึ้นทางลาด
• B. B. เร่งความเร็วลงตามทางลาด
• C. C. เลื่อนขึ้นไปอย่างสม่ำเสมอบนความลาดชัน
• D. D. ยังคงนิ่งอยู่บนเนิน

Answer: A

25. เกี่ยวกับมอเตอร์ไฟฟ้า ข้อใดต่อไปนี้ถูกต้อง?

• A. A. เครื่องมือที่เปลี่ยนพลังงานกลเป็นพลังงานไฟฟ้า
• B. B. ตัวสลับทิศทางทำให้ทิศทางของกระแสไฟฟ้าที่ไหลผ่านขดลวดเปลี่ยนไปในลักษณะที่เป็นระเบียบ ทำให้ขดลวดสามารถหมุนได้อย่างต่อเนื่อง
• C. C. เมื่อขดลวดภายในมอเตอร์ไฟฟ้าหมุนไปถึงตำแหน่งที่ระนาบของขดลวดตั้งฉากกับทิศทางของสนามแม่เหล็ก มอเตอร์จะหยุดการหมุน
• D. D. มอเตอร์กระแสตรง (DC) สร้างกระแสไฟฟ้าผ่านการหมุนของขดลวด

Answer: B

26. รูป A แสดงแผนภาพเชิงสัญลักษณ์ของโครงสร้างภายในของมิเตอร์แม่เหล็กไฟฟ้า ระหว่างขั้วของแม่เหล็กรูปเกือกม้าจะมีแกนเหล็กทรงกระบอกที่ติดตั้งอยู่ภายใน ซึ่งห่อหุ้มด้วยโครงอลูมิเนียมที่สามารถหมุนรอบแกนของมันได้ มีขดลวดทองแดงพันรอบโครงอลูมิเนียมนี้ตัวชี้ของมิเตอร์ถูกยึดติดกับแกนเหล็กบนขดลวดและสามารถหมุนไปพร้อมกับมันได้ ปลายทั้งสองของขดลวดเชื่อมต่อกับสปริงเกลียวสองตัวตามลำดับ โดยมีกระแสไฟฟ้าที่วัดไหลผ่านสปริงเหล่านี้เข้าสู่ขดลวด สนามแม่เหล็กระหว่างแม่เหล็กรูปเกือกม้าและแกนเหล็กสามารถถือได้ว่ากระจายอย่างสม่ำเสมอ ดังแสดงในรูป B ไม่ว่าขดลวดจะอยู่ในตำแหน่งใด ระนาบของขดลวดจะยังคงขนานกับทิศทางของสนามแม่เหล็ก (A) ที่ขดลวดอยู่เสมอเกี่ยวกับแอมมิเตอร์อิเล็กโตรไดนามิก ข้อความใดต่อไปนี้ไม่ถูกต้อง?  ก  ข

• A. A. หลักการของมิเตอร์แม่เหล็กไฟฟ้าคือขดลวดที่มีกระแสไฟฟ้าหมุนในสนามแม่เหล็กเนื่องจากแรงลอเรนซ์
• B. B. การเปลี่ยนทิศทางของกระแสไฟฟ้าในขดลวดจะทำให้ตัวชี้เบี่ยงเบนไปในทิศทางตรงกันข้าม
• C. C. การเพิ่มจำนวนรอบของขดลวดสามารถเพิ่มความไวของมิเตอร์ได้
• D. D. การเปลี่ยนกรอบอลูมิเนียมเป็นกรอบพลาสติกช่วยให้ตัวชี้ตั้งตัวได้รวดเร็วและมั่นคงยิ่งขึ้นเมื่ออยู่ในตำแหน่งการอ่านค่าขณะใช้งานมิเตอร์ไฟฟ้า

Answer: D

27.ดังแสดงในแผนภาพ ลูปลวดสี่เหลี่ยม $a b c d$ ถูกสร้างขึ้นจากลวดต้านทานที่มีความยาวสม่ำเสมอ $4 L$ และมีความต้านทาน ${ } ^ { 4 R _ { 0 } }$ มันถูกยึดภายในสนามแม่เหล็กที่มีสนามแม่เหล็กเหนี่ยวนำสม่ำเสมอ $B$ ระนาบของลูปลวดตั้งฉากกับทิศทางของสนามแม่เหล็กโดยมีจุดยอดด้านบน $a , d$ เชื่อมต่อกับขั้วทั้งสองของแหล่งจ่ายไฟ แรงเคลื่อนไฟฟ้าของแหล่งจ่ายคือ $E$ และความต้านทานภายในคือ $r = \frac { R _ { 0 } } { 4 }$; ความต้านทานของสายไฟถือว่าไม่มีนัยสำคัญ หลังจากปิด S แล้ว ขนาดของแรงแอมแปร์ที่เกิดขึ้นซึ่งกระทำต่อลูปสายไฟคือ ( )

• A. A. $\frac { 3 B E L } { R _ { 0 } }$
• B. B. $\frac { 2 B E L } { R _ { 0 } }$
• C. C. $\frac { B E L } { R _ { 0 } }$
• D. D. $\frac { B E L } { 2 R _ { 0 } }$

Answer: C

28. เมื่อวางตัวนำตรงในตำแหน่งเดียวกันภายในสนามแม่เหล็ก โดยมีทิศทางตั้งฉากกับทิศทางของสนามแม่เหล็ก กราฟใดต่อไปนี้แสดงความสัมพันธ์ระหว่างขนาดของแรงแอมแปร์ $F$ ที่กระทำต่อตัวนำกับกระแสไฟฟ้า $I$ ที่ไหลผ่านตัวนำได้อย่างถูกต้อง? ( )

• A. A.
• B. B.
• C. C.
• D. D.

Answer: A

29. ตามที่แสดงในแผนภาพ แท่งโลหะที่มีความหนาเท่ากัน $C D$ ถูกแขวนในแนวนอนจากเพดานภายในระนาบแนวตั้งโดยใช้ลวดเส้นเล็กสองเส้น มวลของแท่งโลหะคือ $m$ และความยาวของมันคือ $L$ ความเร่งเนื่องจากแรงโน้มถ่วงคือ $g \cdot$ สนามแม่เหล็กในแนวนอนสม่ำเสมอซึ่งตั้งฉากกับแท่งมีทิศทาง $C D$ และความหนาแน่นของฟลักซ์แม่เหล็กคือ $B$เมื่อกระแสไฟฟ้า $I$ ไหลผ่านแท่งโลหะ ความตึงในเส้นด้ายจะเป็นศูนย์อย่างแม่นยำ ดังนั้น กระแสไฟฟ้า $I$ จะต้องเป็นไปตาม ( )

• A. A. $I = \frac { m g } { B L }$ , ทิศทาง $C$ ไปยัง $D$
• B. B. $I = \frac { m g } { B L }$ , ทิศทาง $D$ ไปยัง $C$
• C. C. $I = \frac { m g } { 2 B L }$ , ทิศทาง $C$ ไปยัง $D$
• D. D. $C D$ ทิศทาง $m$ ไปยัง $L$

Answer: A

32. อนุภาคที่มีประจุไฟฟ้าเข้าสู่สนามแม่เหล็กที่มีทิศทางสม่ำเสมอในแนวตั้งฉากกับสนาม ส่วนหนึ่งของวิถีการเคลื่อนที่ของอนุภาคแสดงไว้ในแผนภาพ แต่ละส่วนย่อยของวิถีการเคลื่อนที่สามารถประมาณได้ว่าเป็นส่วนโค้ง เมื่ออนุภาคที่มีประจุไฟฟ้าทำให้อากาศในเส้นทางเกิดการแตกตัวเป็นไอออน พลังงานของอนุภาคจะค่อยๆ ลดลง (ในขณะที่ประจุยังคงคงที่) จากแผนภาพ สามารถระบุได้ว่า

• A. A. อนุภาคเคลื่อนที่จาก $a$ ไปยัง $b$ โดยมีประจุบวก
• B. B. อนุภาคเคลื่อนที่จาก $b$ ไปยัง $a$ โดยมีประจุบวก
• C. C. อนุภาคเคลื่อนที่จาก $a$ ไปยัง $b$ โดยมีประจุลบ
• D. D. อนุภาคเคลื่อนที่จาก $b$ ไปยัง $a$ โดยมีประจุลบ

Answer: B

33. ดังที่แสดงไว้ โซลีนอยด์ที่พันอย่างสม่ำเสมอถูกวางในแนวนอน ตัวนำตรงที่มีกระแสไฟฟ้าถูกแขวนในแนวนอนโดยใช้สายหุ้มฉนวนใกล้กับจุดศูนย์กลางของมัน $A , A$ ตั้งฉากกับโซลินอยด์ กระแสไฟฟ้าในลวดไหลในทิศทางที่ตั้งฉากกับระนาบของกระดาษและเข้าไปด้านใน เมื่อสวิตช์ $S$ ถูกปิด ทิศทางของแรงที่กระทำต่อ $A$ โดยสนามแม่เหล็กของโซลินอยด์ที่มีกระแสไฟฟ้าคือ (

• A. A. แนวนอนไปทางซ้าย
• B. B. แนวนอนไปทางขวา
• C. C. ในแนวตั้งลงด้านล่าง
• D. D. แนวตั้งขึ้นด้านบน

Answer: D

34. รูป A แสดงตัวเว้นระยะหกแกนที่ติดตั้งบนสายส่งแรงดันสูงพิเศษ โดยรูป B แสดงหน้าตัดของตัวเว้นระยะ ตัวเว้นระยะนี้ยึดสายส่งหกเส้นไว้ที่จุดยอดของหกเหลี่ยมด้านเท่า $a , b , c , d , e , f$ โดยที่ $O$ หมายถึงจุดศูนย์กลางของหกเหลี่ยมเป็นที่ทราบกันว่าความหนาแน่นของฟลักซ์แม่เหล็กในสนามแม่เหล็กที่เกิดจากตัวนำที่มีกระแสไฟฟ้าไหลผ่านนั้นแปรผันตรงกับขนาดของกระแสไฟฟ้าและแปรผกผันกับระยะทางจากตัวนำ ณ เวลาหนึ่ง ตัวนำส่งผ่านหกเส้นมีกระแสไฟฟ้าเท่ากันซึ่งมีทิศทางตั้งฉากกับระนาบของกระดาษและออกไปด้านนอก กระแสไฟฟ้าในตัวนำ $a$ จะออกแรงแม่เหล็กต่อตัวนำ $b$ คือ $F$ แอมแปร์ ในขณะนี้ ( )  A  B

• A. A. ทิศทางของความหนาแน่นฟลักซ์แม่เหล็กที่จุด $O$ เป็นตั้งฉากกับทิศทางลงของ $c f$
• B. B. b,c, ที่ $d , e , f$ ตัวนำห้าเส้นสร้างสนามแม่เหล็กที่ $a$ ทิศทางของความหนาแน่นฟลักซ์แม่เหล็กเป็นไปตาม $a O$ ชี้จาก $a$ ไปยัง $O$
• C. C. ทิศทางของแรงแอมแปร์ที่กระทำต่อตัวนำจะเป็นไปตามทิศทางของ $O c$ ไปยัง $c$
• D. D. แรงแอมแปร์ที่กระทำต่อตัวนำคือ [[สูตร_ใน_ข้อความ 1]]

Answer: D

35. เกี่ยวกับสูตรนิยามสำหรับความหนาแน่นของฟลักซ์แม่เหล็ก $B = \frac { F } { I L }$ ข้อใดต่อไปนี้ถูกต้อง? ( ) ## D. ทิศทางของ $B$ เหมือนกับทิศทางของ $F$

• A. A. B เพิ่มขึ้นเมื่อ $F$ เพิ่มขึ้น
• B. B. B ลดลงเมื่อผลิตภัณฑ์ IL เพิ่มขึ้น
• C. C. ความแปรผันของ $B$ ไม่ขึ้นอยู่กับความแปรผันของ $F , I , L$
• D. D. ง. ทิศทางของ $B$ เหมือนกับทิศทางของ $F$

Answer: C

36.โครงการส่งไฟฟ้าแรงสูงพิเศษยูนนาน-กว่างโจว เป็นโครงการส่งไฟฟ้าแรงสูงพิเศษแห่งแรกของโลก ภาพบางส่วนของโครงการแสดงในรูปด้านล่าง ตัวนำตรงยาวสองเส้น A และ B ซึ่งอยู่ในระนาบแนวนอนเดียวกันและขนานกัน ทำการส่งกระแสไฟฟ้า $I _ { 1 }$ และ $I _ { 2 }$ ในทิศทางเดียวกัน และกระแสไฟฟ้า $I _ { 1 } > I _ { 2 }$ $a , b , c$ เส้นที่เชื่อมจุดทั้งสามนี้มีความสูงเท่ากับและตั้งฉากกับตัวนำทั้งสอง $b$ อยู่ตรงจุดกึ่งกลางระหว่างตัวนำทั้งสอง $a , c$ และ $b$ อยู่ห่างจากจุดนี้เท่ากัน ผลกระทบของสนามแม่เหล็กโลกถือว่าไม่มีผล ข้อใดต่อไปนี้ถูกต้อง?( )

• A. A. ความหนาแน่นของฟลักซ์แม่เหล็กที่จุด $a$ และ $c$ มีค่าเท่ากัน
• B. B. ตัวนำ B และ A ดึงดูดกันเนื่องจากแรงแอมแปร์
• C. C. แรงแอมแปร์ที่ลวด B ออกแรงต่อลวด A มีค่ามากกว่าแรงแอมแปร์ที่ลวด A ออกแรงต่อลวด B
• D. D. ทิศทางของความหนาแน่นฟลักซ์แม่เหล็กที่จุด $b$ คือในแนวตั้งลงด้านล่าง

Answer: B

37. เกี่ยวกับความหนาแน่นของฟลักซ์แม่เหล็ก $B$ ข้อใดต่อไปนี้ถูกต้อง?

• A. A. ขนาดของสนามแม่เหล็กที่จุด $B$ มีความสัมพันธ์กับสถานการณ์ที่มีการวางองค์ประกอบกระแสทดสอบที่จุดนั้น
• B. B. ทิศทางของสนามแม่เหล็ก ณ จุด $B$ จะเหมือนกับทิศทางที่องค์ประกอบกระแสทดสอบซึ่งวางไว้ที่จุดนั้นจะรู้สึกถึงแรงแม่เหล็ก
• C. C. หากองค์ประกอบกระแสทดสอบ ณ จุดใดภายในสนามแม่เหล็กไม่ได้รับแรงแม่เหล็ก $B$ ณ จุดนั้นจะเป็นศูนย์
• D. D. ตัวนำที่มีความยาว $L$ และกระแสไฟฟ้า $I$ จะได้รับแรง $F$ ในสนามแม่เหล็ก โดยที่ความหนาแน่นของฟลักซ์แม่เหล็ก $B$ มีค่ามากกว่าหรือเท่ากับ $\frac { F } { I L }$

Answer: D

38. ตามที่แสดงในแผนภาพ บนระนาบแนวตั้งเรียบและเป็นฉนวน มีตัวนำสองตัววางขนานกับระนาบแนวนอน ตัวนำหนึ่งตัวถูกยึดไว้อย่างแน่นหนา ในขณะที่อีกตัวหนึ่งอยู่ในสภาพนิ่งโดยมีแรงภายนอกกระทำ เมื่อมีกระแสไฟฟ้าขนาดเท่ากันไหลผ่านตัวนำทั้งสอง และเมื่อแรงภายนอกถูกนำออกไป ตัวนำทั้งสองจะคงนิ่งอยู่กับที่ ดังนั้น

• A. A. ทิศทางการไหลของกระแสไฟฟ้าในตัวนำทั้งสองต้องเหมือนกัน
• B. B. กระแสไฟฟ้าในตัวนำทั้งสองต้องไหลในทิศทางตรงกันข้าม
• C. C. ไม่สามารถมีวงกลมในอวกาศที่มีความหนาแน่นของฟลักซ์แม่เหล็กที่เท่ากันสม่ำเสมอตลอดรอบเส้นรอบวงได้
• D. D. ต้องมีจุดในอวกาศที่มีความหนาแน่นของฟลักซ์แม่เหล็กเป็นศูนย์

Answer: C

39. ตามที่แสดงในแผนภาพ ตัวนำรูปตัว L $a b c$ ถูกยึดและวางในแนวตั้งในสนามแม่เหล็กที่มีสนามแม่เหล็กหนาแน่นเป็น $B$ ความยาวของตัวนำคือ $\mathrm { ab } \perp b c , a b$ และความกว้างคือ $l , b c$ และมีความกว้าง $\frac { 3 } { 4 } l$ กระแสไฟฟ้าคงที่ $I$ ไหลผ่านลวด ให้ขนาดของแรงแอมแปร์ที่กระทำต่อลวดเป็น $F$ และทิศทางของแรงทำมุม $\theta$ กับ $b c$ แล้ว ( )

• A. A. $F = \frac { 7 } { 4 }$ BII, $\tan \theta = \frac { 4 } { 3 }$
• B. B. $F = \frac { 7 } { 4 } B I l , \tan \theta = \frac { 3 } { 4 }$
• C. C. $F = \frac { 5 } { 4 }$ BIl, $\tan \theta = \frac { 4 } { 3 }$
• D. D. $F = \frac { 5 } { 4 } B I l , \tan \theta = \frac { 3 } { 4 }$

Answer: D

40.ในระหว่างการขึ้นบิน แรงขับจากเครื่องยนต์ของอากาศยานที่ประจำการบนเรือบรรทุกเครื่องบินเพียงอย่างเดียวไม่เพียงพอที่จะทำให้อากาศยานขึ้นบินด้วยความเร็วที่ต้องการบนดาดฟ้าบินได้ การติดตั้งระบบดีดตัวด้วยแม่เหล็กไฟฟ้า (ตามที่แสดงในรูป A) ช่วยให้อากาศยานสามารถขึ้นบินด้วยความเร็วที่ต้องการได้ การออกแบบหนึ่งของระบบดีดตัวด้วยแม่เหล็กไฟฟ้าสามารถทำให้ง่ายขึ้นตามที่แสดงในรูป B โดยที่ $M N , P Q$ แทนรางนำทางโลหะตรงที่เรียบขนานกัน (ซึ่งมีแรงต้านทานน้อยมาก)$A B$ แทนรถเข็นของเครื่องดีดแม่เหล็กไฟฟ้า กระแสไฟฟ้าคงที่ไหลผ่านวงจร $P B A M$ สร้างสนามแม่เหล็กที่ออกแรงต่อรถเข็นของเครื่องดีด แรงนี้จะผลักดันเครื่องบินที่ตั้งอยู่บนฐานให้เคลื่อนที่จากจุดหยุดนิ่งไปทางขวา โดยเร่งความเร็วเพื่อเตรียมการบินขึ้น หากไม่คำนึงถึงแรงต้านอากาศ ข้อความใดต่อไปนี้เกี่ยวกับระบบนี้ถูกต้อง?  ทางวิ่ง A (มุมมองด้านข้าง)  ทางวิ่ง B (มุมมองด้านบน) งานมอบหมายวิชาฟิสิกส์มัธยมศึกษาตอนปลาย, 30 ตุลาคม 2568

• A. A. สนามแม่เหล็กระหว่าง $M N , P Q$ เป็นสนามแม่เหล็กสม่ำเสมอ
• B. B. ความเร็วของยานพาหนะสลิงช้างเป็นสัดส่วนโดยตรงกับระยะเวลาของการเคลื่อนที่ของมัน
• C. C. แรงแอมแปร์ที่กระทำต่อยานพาหนะของเครื่องดีดตัวนั้นแปรผันตรงกับขนาดของกระแสไฟฟ้า
• D. D. วงจร PBAM กำลังนำกระแสไฟฟ้าสลับทิศทาง ทำให้ยานพาหนะสลิงไม่สามารถเร่งความเร็วได้ตามปกติ

Answer: B
