DC Circuits - Practice Questions (37)

Question 1: 2. Seperti yang ditunjukkan pada gambar, resistor $R _ { 1 } , R _ { 2 }$ dari $I - U _ { \text {图像,...

2. Seperti yang ditunjukkan pada gambar, resistor $R _ { 1 } , R _ { 2 }$ dari $I - U _ { \text {图像,把 } } R _ { 1 } , R _ { 2 }$ dihubungkan secara paralel ke rangkaian, dan arus yang melaluinya adalah ${ } ^ { I _ { 1 } } , I _ { 2 }$, masing-masing, maka pernyataan berikut ini benar ( ) ![](/images/questions/phys-dc-circuits/image-004.jpg)

  • A. A. $R _ { 1 } > R _ { 2 } , I _ { 1 } > I _ { 2 }$
  • B. B. $R _ { 1 } < R _ { 2 } , I _ { 1 } < I _ { 2 }$
  • C. C. $R _ { 1 } < R _ { 2 } , I _ { 1 } > I _ { 2 }$
  • D. D. $R _ { 1 } > R _ { 2 } , I _ { 1 } < I _ { 2 }$

Answer: D

Solution: $I - U _ { \text {图像的斜率表示电阻的倒数,所以 } } R _ { 1 } > R _ { 2 }$. Karena kedua resistor dihubungkan secara paralel, tegangan pada kedua resistor sama, dan menurut $I = \frac { U } { R }$, kita bisa mendapatkan $I _ { 1 } < I _ { 2 }$.

Question 2: 3. Tegangan pengenal bohlam kecil adalah 3 V, kurva karakteristik volt-ampere ditunjukkan dalam gamb...

3. Tegangan pengenal bohlam kecil adalah 3 V, kurva karakteristik volt-ampere ditunjukkan dalam gambar. Resistensi bohlam kecil ketika bersinar secara normal adalah ![](/images/questions/phys-dc-circuits/image-002.jpg)

  • A. A. $15 \Omega$
  • B. B. $30 \Omega$
  • C. C. $0.07 \Omega$
  • D. D. $0.03 \Omega$

Answer: A

Solution: Tegangan pengenal bohlam kecil adalah 3 V, dan menurut gambar, arus pengenal 0,2 A, jadi $$ R = \frac { U } { I } = 15 \Omega $$

Question 3: 4. Seperti yang ditunjukkan pada gambar, kurva karakteristik volt-ampere dari dioda kristal, pernyat...

4. Seperti yang ditunjukkan pada gambar, kurva karakteristik volt-ampere dari dioda kristal, pernyataan berikut ini benar ![](/images/questions/phys-dc-circuits/image-003.jpg)

  • A. A. Ketika tegangan maju ditambahkan, resistansi dioda menjadi kecil dan meningkat dengan meningkatnya tegangan
  • B. B. Ketika tegangan balik ditambahkan, resistansi dioda menjadi besar dan arusnya kecil, berapa pun tegangan yang ditambahkan
  • C. C. Apakah Anda menambahkan tegangan maju atau tegangan mundur, tegangan dan arus tidak proporsional, sehingga dioda adalah komponen non-linear
  • D. D. Ketika tegangan maju diterapkan ke dioda, garis grafik arus versus tegangan adalah garis lurus

Answer: C

Solution: A. Seperti yang dapat dilihat dari gambar, kemiringan menunjukkan kebalikan dari resistansi, ditambah tegangan positif, saat tegangan meningkat resistansi menjadi lebih kecil, jadi A kesalahan; B. Dari gambar, tambahkan tegangan balik, resistansi dioda lebih besar, ketika tegangan balik mencapai nilai tertentu, dioda akan rusak, arus akan menjadi lebih besar, jadi kesalahan B; C. Seperti yang dapat dilihat dari gambar, kemiringan mewakili kebalikan dari resistansi, dan dalam perubahan, jadi apakah itu untuk menambah tegangan maju atau tegangan balik, tegangan dan arus tidak proporsional, sehingga dioda adalah komponen non-linear, jadi C benar; D. Dioda ditambah tegangan maju, arus dengan garis grafik perubahan tegangan adalah kurva, jadi D salah.

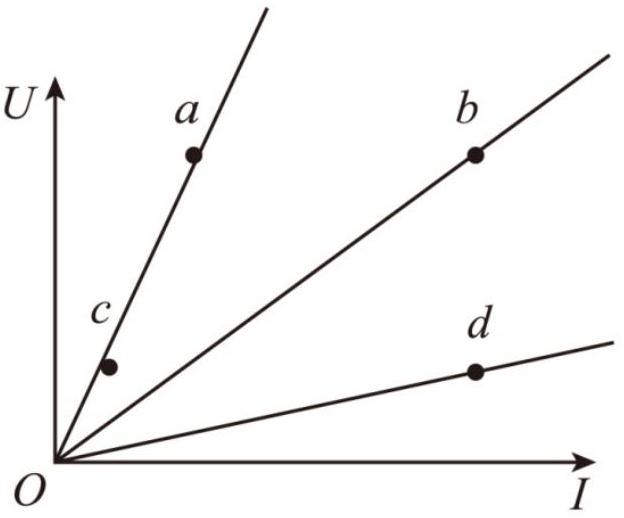

Question 4: 5. Di bawah aksi medan listrik yang konstan, konduktor logam membebaskan elektron untuk melakukan ge...

5. Di bawah aksi medan listrik yang konstan, konduktor logam membebaskan elektron untuk melakukan gerakan terarah, dalam proses pergerakan dengan konduktor di dalam partikel yang tidak bergerak terus bertabrakan, tabrakan menghalangi gerakan terarah muatan bebas, hasilnya adalah bahwa sejumlah besar elektron bebas gerakan terarah dengan kecepatan rata-rata tidak berubah seiring berjalannya waktu, halangan mikroskopis ini terhadap pembentukan makro resistensi. Empat resistor nilai tetap $a$, $b , c , d$ dihubungkan ke rangkaian, nilai arus dan tegangan yang sesuai diukur seperti yang ditunjukkan pada gambar, yang paling dekat dengan nilai dua resistor adalah ![](/images/questions/phys-dc-circuits/image-003.jpg)

  • A. A. $a$ dan $b$
  • B. B. $b$ dan $d$
  • C. C. $a$ dan $c$
  • D. D. $c$ dan $d$

Answer: C

Solution: Pada gambar U-I, kemiringan garis grafik menunjukkan nilai resistansi resistor, sehingga dua resistor dengan nilai resistansi paling dekat adalah $a$ dan c

Question 5: 6. Pada rangkaian yang ditunjukkan pada Gambar A, tegangan $U$ dari sebuah bola lampu kecil ketika d...

6. Pada rangkaian yang ditunjukkan pada Gambar A, tegangan $U$ dari sebuah bola lampu kecil ketika diberi energi bervariasi dengan arus yang diberikan $I$ seperti yang ditunjukkan pada Gambar B. $P$ adalah sebuah titik pada garis, $P N$ adalah garis singgung, $P M$ adalah garis tegak lurus terhadap sumbu $U$, $U$, dan $P Q$ adalah sebuah garis dari sumbu $P Q$. $P M$ adalah garis vertikal dari sumbu $U$, dan $P Q$ adalah garis vertikal dari sumbu $I$. ![](/images/questions/phys-dc-circuits/image-009.jpg) A ![](/images/questions/phys-dc-circuits/image-001.jpg) B

  • A. A. Saat arus yang diberikan meningkat, resistansi bohlam kecil meningkat
  • B. B. Sesuai dengan poin $P$, resistansi bohlam kecil adalah $R = \frac { U _ { 1 } } { I _ { 2 } }$
  • C. C. Dalam rangkaian di mana tegangan pada bohlam L adalah $U _ { 1 }$, tegangan pada resistor $R$ adalah $I _ { 1 } R$.
  • D. D. Sesuai dengan titik $P$, kekuatan bohlam kecil adalah "area" yang dikelilingi oleh persegi panjang $P Q O M$ dalam diagram.

Answer: C

Solution: A. titik-titik pada garis grafik dan asal kemiringan garis sama dengan ukuran resistansi, dengan pengetahuan matematika dapat diketahui, dengan meningkatnya tegangan yang ditambahkan, arus yang ditambahkan meningkat, resistansi bohlam kecil meningkat, jadi A benar; B. Sesuai dengan titik $P$, resistansi bohlam kecil adalah $U$ Oleh karena itu, B adalah benar; C. Ketika tegangan pada bohlam L dalam rangkaian adalah $U _ { 1 }$, tegangan pada resistor $R$ adalah $I _ { 2 } R$, jadi C salah; D. Dengan rumus daya arus konstan $P = U I$, promosi dapat diketahui, sesuai dengan titik $P$, daya bohlam kecil untuk persegi panjang $P Q O M$ pada gambar area yang dikelilingi, jadi D benar;

Question 6: 7. Pernyataan berikut ini tentang arus listrik adalah benar ( )

7. Pernyataan berikut ini tentang arus listrik adalah benar ( )

  • A. A. Arus adalah sebuah vektor.
  • B. B. Arah arus sama dengan arah pergerakan arah elektron
  • C. C. Besarnya arus dalam konduktor dengan resistansi konstan sebanding dengan tegangan
  • D. D. Besarnya arus dalam konduktor sebanding dengan jumlah listrik yang melewati penampang konduktor

Answer: C

Solution: A. Arus adalah besaran skalar, jadi A salah; B. Arah arus yang ditentukan sama dengan arah pergerakan muatan positif dan berlawanan dengan arah pergerakan muatan negatif, jadi B salah; C. Menurut hukum Ohm $$ I = \frac { U } { R } $$ diketahui bahwa besarnya arus dalam konduktor dengan resistansi konstan sebanding dengan tegangan, sehingga C benar; D. Menurut persamaan yang mendefinisikan arus $$ I = \frac { q } { t } $$ Besarnya arus dalam suatu penghantar sebanding dengan jumlah listrik yang melewati penampang penghantar per satuan waktu, jadi D salah;

Question 7: 8. Pada rangkaian yang ditunjukkan pada gambar, $R _ { 0 }$ adalah resistor bernilai konstan, $R$ ad...

8. Pada rangkaian yang ditunjukkan pada gambar, $R _ { 0 }$ adalah resistor bernilai konstan, $R$ adalah varistor geser, dan resistansi total rangkaian berubah ketika kontak geser $P$ digeser, berikut ini adalah yang benar () ![](/images/questions/phys-dc-circuits/image-004.jpg)

  • A. A. $P$ Geser ke kiri, resistansi total menjadi lebih kecil
  • B. B. $P$ Geser ke kanan, resistansi total menjadi lebih kecil
  • C. C. $P$ Saat meluncur ke ujung paling kiri, resistansi total adalah $R _ { 0 }$
  • D. D. $P$ Saat meluncur ke ujung paling kanan, resistansi total adalah $R$

Answer: A

Solution: AC. $P$ bergeser ke kiri, $R$ akses ke resistansi rangkaian berkurang, resistansi total berkurang, ketika rheostat geser bergeser ke ujung paling kiri, $R$ akses ke resistansi rangkaian 0, resistansi total seluruh rangkaian adalah 0, A benar, C salah; Ketika $\mathrm { BD } . P$ bergeser ke kanan, nilai resistansi $R$ yang terhubung ke sirkuit meningkat, dan resistansi total meningkat, dan ketika varistor geser bergeser ke ujung paling kanan, $R$ Ketika varistor geser digeser ke ujung paling kanan, $R$ terhubung ke nilai maksimum $R$, dan menurut hubungan paralel resistor, resistansi total seluruh rangkaian adalah $\frac { R R _ { 0 } } { R + R _ { 0 } }$, dan BD salah.

Question 8: 9. Seperti yang ditunjukkan pada gambar adalah kurva karakteristik volt-ampere dari sebuah konduktor...

9. Seperti yang ditunjukkan pada gambar adalah kurva karakteristik volt-ampere dari sebuah konduktor, pernyataan berikut ini benar () ![](/images/questions/phys-dc-circuits/image-008.jpg)

  • A. A. Ketika tegangan pada konduktor adalah 4 V, resistansi konduktor adalah $10 \Omega$
  • B. B. Ketika tegangan pada konduktor adalah 4 V, resistansi konduktor adalah $0.1 \Omega$
  • C. C. Ketika tegangan pada konduktor adalah 8 V, resistansi konduktor adalah $20 \Omega$
  • D. D. Ketika arus yang melalui konduktor adalah 0,2 A, tegangan yang melintasi konduktor adalah 2 V

Answer: A

Solution: Dari gambar, ketika tegangan melintasi konduktor adalah 4 V, arus adalah 0,4 A, pada saat ini resistansi konduktor adalah $R = \frac { U } { I } = \frac { 4 } { 0.4 } \Omega = 10 \Omega$, opsi A benar, B salah; ketika tegangan melintasi konduktor adalah 8 V, arus pada konduktor tidak dapat ditentukan, dan tidak dapat diturunkan dari resistansi resistor, opsi C salah; demikian pula ketika arus melalui konduktor adalah 0,2 A, arus pada konduktor adalah 0,2 A, resistansi di kedua sisi konduktor adalah 0,4 A, opsi C salah. Ketika arus yang melalui konduktor adalah 0,2 A, tegangan pada konduktor tidak dapat ditentukan, pilihan D salah.

Question 9: 10. Besaran fisik yang didefinisikan dalam persamaan berikut ini tidak didefinisikan dengan metode d...

10. Besaran fisik yang didefinisikan dalam persamaan berikut ini tidak didefinisikan dengan metode definisi rasio

  • A. A. $E = \frac { F } { q }$
  • B. B. $R = \rho \frac { l } { S }$
  • C. C. $R = \frac { U } { I }$
  • D. D. $C = \frac { Q } { U }$

Answer: B

Solution: A. Rumus definisi untuk kekuatan medan, dengan menggunakan metode definisi rasio, A salah; B. Ekspresi untuk hukum resistensi, yang mencerminkan penentu resistensi, tidak didefinisikan dengan menggunakan metode definisi rasio, B benar; C. Deformasi hukum Ohm, persamaan penentu resistansi, menggunakan metode definisi rasio, C salah; D. Definisi kapasitansi, menggunakan metode definisi rasio, D salah.

Question 10: 11. Satuan tegangan adalah

11. Satuan tegangan adalah

  • A. A. Ampere (A)
  • B. B. Ohm ( $\Omega$ )
  • C. C. Volt (V)
  • D. D. Joule (J)

Answer: C

Solution: A. Ampere (A) adalah satuan kekuatan arus, jadi A salah; B. Ohm $( \Omega )$ adalah satuan resistansi, jadi B salah; C. Volt (V) adalah satuan tegangan, jadi C benar; D. Joule (J) adalah satuan kerja dan energi, jadi D salah.

Question 11: 12. Tiga resistor, semuanya dengan nilai resistansi $9 \Omega$, yang dihubungkan dan digabungkan den...

12. Tiga resistor, semuanya dengan nilai resistansi $9 \Omega$, yang dihubungkan dan digabungkan dengan cara apa pun, tidak dapat memiliki resistansi total (

  • A. A. $3 \Omega$
  • B. B. $6 \Omega$
  • C. C. $15 \Omega$
  • D. D. $27 \Omega$

Answer: C

Solution: Ketika tiga resistor dihubungkan secara seri, resistansi totalnya adalah: $3 \times 9 \Omega = 27 \Omega$; ketika tiga resistor dihubungkan secara paralel, resistansi totalnya adalah: $\frac { 1 } { 3 } \times 9 \Omega = 3 \Omega$; ketika dua resistor dihubungkan secara seri dengan resistor ketiga secara paralel, resistansi totalnya adalah: $\frac { 18 \times 9 } { 18 + 9 } \Omega = 6 \Omega$; ketika dua resistor dihubungkan secara paralel dengan resistor ketiga secara seri, resistansi totalnya adalah: $\frac { 1 } { 2 } \times 9 \Omega + 9 \Omega = 13.5 \Omega$; oleh karena itu $15 \Omega$ tidak memungkinkan; soal ini memilih mustahil; soal ini memilih mustahil. Resistansi total adalah: $\frac { 1 } { 2 } \times 9 \Omega + 9 \Omega = 13.5 \Omega$, sehingga $15 \Omega$ tidak mungkin; pertanyaan ini memilih mustahil, jadi pilihlah C .

Question 12: 13. Ketika kawat resistansi seragam dengan resistansi $64 \Omega$ dipotong menjadi 4 panjang yang sa...

13. Ketika kawat resistansi seragam dengan resistansi $64 \Omega$ dipotong menjadi 4 panjang yang sama dan dihubungkan secara paralel, resistansi menjadi

  • A. A. $32 \Omega$
  • B. B. $16 \Omega$
  • C. C. $8 \Omega$
  • D. D. $4 \Omega$

Answer: D

Solution: Menurut hukum resistensi $$ R = \rho \frac { L } { S } $$ Dapat dilihat bahwa kawat resistansi seragam dengan resistansi $64 \Omega$ dipotong menjadi 4 segmen yang sama dengan panjang yang sama, maka resistansi setiap segmen adalah $16 \Omega$, dan kemudian 4 segmen resistansi ini dihubungkan secara paralel, maka kita memiliki $$ \frac { 1 } { R _ { \text {并 } } } = \left( \frac { 1 } { 16 } + \frac { 1 } { 16 } + \frac { 1 } { 16 } + \frac { 1 } { 16 } \right) \Omega = \frac { 1 } { 4 } \Omega $$ Ini menghasilkan $$ R _ { \text {并 } } = 4 \Omega $$

Question 13: 14. Dua kawat silinder identik A dan B, sekarang A direntangkan secara seragam untuk aslinya dua kal...

14. Dua kawat silinder identik A dan B, sekarang A direntangkan secara seragam untuk aslinya dua kali, dan kemudian dihubungkan secara seri dalam rangkaian, seperti yang ditunjukkan pada gambar, rangkaian di titik C diardekan ke ujung kiri A untuk asal, ke kanan untuk sumbu $x$ arah positif. Gambar potensi $\varphi$ dalam rangkaian yang berubah sepanjang arah $x$ adalah ![](/images/questions/phys-dc-circuits/image-003.jpg)

  • A. A. ![](/images/questions/phys-dc-circuits/image-001.jpg)
  • B. B. ![](/images/questions/phys-dc-circuits/image-002.jpg)
  • C. C. ![](/images/questions/phys-dc-circuits/image-003.jpg)
  • D. D. ![](/images/questions/phys-dc-circuits/image-004.jpg)

Answer: D

Solution: AB. Karena arah arus dalam loop adalah positif sepanjang sumbu $x$, maka potensial berkurang dalam arah positif sepanjang sumbu $x$, dan diketahui bahwa AB salah; CD. Tetapkan potensial pada titik $A$ menjadi $\varphi _ { 0 }$, dan resistansi per satuan panjang pada batang $A$ menjadi $R _ { 0 }$. FORMULA_5]] batang dengan resistansi $R _ { 0 }$ per satuan panjang, maka potensial pada titik $A$, yang berada pada jarak $A$ dari titik $x$ adalah $$ \varphi = \varphi _ { 0 } - I R _ { x } = \varphi _ { 0 } - I R _ { 0 } x $$ Maka kemiringan gambar $\varphi - x$ adalah $I R _ { 0 }$; resistansi per satuan panjang pada batang $B$ adalah kurang dari $R _ { 0 }$, sehingga kemiringannya kurang dari $I R _ { 0 }$ maka gambar D benar dan C salah.

Question 14: 15. Pernyataan berikut ini benar mengenai konsep rangkaian listrik, energi listrik, dan hukum kekeka...

15. Pernyataan berikut ini benar mengenai konsep rangkaian listrik, energi listrik, dan hukum kekekalan energi ( )

  • A. A. Menurut $I = \frac { U } { R }$, arus yang melalui sebuah konduktor berbanding lurus dengan tegangan yang melintasi konduktor dan berbanding terbalik dengan resistansi konduktor, sehingga resistansi ditentukan oleh tegangan dan arus
  • B. B. Ketika catu daya dihubung pendek, arus sangat tinggi dan tegangan rangkaian nol, pada saat ini, tegangan internal catu daya sama dengan gaya gerak listrik catu daya, dan output daya catu daya maksimum
  • C. C. Arus melewati alat, energi listrik yang dikonsumsi oleh alat sama dengan pekerjaan yang dilakukan oleh arus, menurut $W = I ^ { 2 } R t$, diketahui bahwa selama ada arus yang melewati alat, alat menghasilkan panas, dan semua energi listrik diubah menjadi energi internal
  • D. D. Gaya gerak listrik catu daya secara numerik sama dengan tegangan di antara kutub catu daya ketika tidak terhubung ke sirkuit, dan gaya gerak listrik catu daya mencirikan kemampuan catu daya untuk mengubah bentuk energi lain menjadi energi listrik.

Answer: D

Solution: A. Resistansi adalah properti konduktor itu sendiri, dan besarnya ditentukan oleh bahan, panjang, luas penampang, dan suhu konduktor. $R = \frac { U } { I }$ adalah rumus penentu resistansi, bukan rumus penentu, jadi A salah; B. Ketika catu daya dihubung pendek, resistansi eksternal $R = 0$, tegangan di ujung sirkuit $U = 0$, dan arusnya adalah $$ I = \frac { E } { r } $$ Pada saat ini tegangan internal catu daya sama dengan gaya gerak listrik suplai, dan daya keluaran catu daya adalah $$ P = U I = 0 $$ Oleh karena itu, B salah; C. Hanya rangkaian resistansi murni, arus yang melalui alat, energi listrik semuanya diubah menjadi energi internal, pada rangkaian resistansi tidak murni, $W = I ^ { 2 } R t$ dihitung sebagai panas listrik, energi listrik selain konversi energi internal akan diubah menjadi bentuk energi lain, sehingga C salah; D. gaya gerak listrik catu daya secara numerik sama dengan catu daya tidak terhubung ke sirkuit ketika tegangan antara kutub, gaya gerak listrik mencerminkan catu daya ke bentuk energi lain menjadi energi listrik, jadi D benar.

Question 15: 16. Seperti yang ditunjukkan pada Gambar A, dua kolom konduktor seragam dari bahan yang sama $a$ dan...

16. Seperti yang ditunjukkan pada Gambar A, dua kolom konduktor seragam dari bahan yang sama $a$ dan $b , a$ panjangnya $l , b$ panjangnya $l , b$ panjangnya $2 l$, dan ketika keduanya dihubungkan dalam sebuah rangkaian secara seri, perubahan potensial di sepanjang $x$ sumbu $\varphi - x$ seperti yang ditunjukkan pada Gambar B. FORMULA_4]] arah sumbu $\varphi - x$ grafik perubahan potensial yang ditunjukkan pada Gambar B, dipilih $x = 3 l$ pada potensial adalah nol, maka rasio luas penampang kolom konduktor $a , b$ adalah ( ) ![](/images/questions/phys-dc-circuits/image-009.jpg) A ![](/images/questions/phys-dc-circuits/image-001.jpg) B

  • A. A. $\frac { 1 } { 3 }$
  • B. B. $\frac { 1 } { 2 }$
  • C. C. $\frac { 1 } { 4 }$
  • D. D. $\frac { 2 } { 5 }$

Answer: A

Solution: Dari grafik tersebut, tegangan konduktor a adalah 6 V dan tegangan konduktor b adalah 4 V. Tegangan konduktor a sama dengan resistansi. Kolom konduktor a dan kolom konduktor b dihubungkan secara seri, sehingga rasio tegangan sama dengan rasio hambatan, rasio panjang $\mathrm { a } , \mathrm {~b}$ adalah $1 : 2$, dan rasio luas penampang adalah $1 : 3$ oleh hukum hambatan $R = \frac { \rho L } { S }$. Oleh karena itu, pilihlah A.

Question 16: 17. Resistansi total dari tiga resistor identik yang dihubungkan secara seri adalah $54 \Omega$, dan...

17. Resistansi total dari tiga resistor identik yang dihubungkan secara seri adalah $54 \Omega$, dan resistansi total dari menghubungkannya secara paralel adalah ( )

  • A. A. $3 \Omega$
  • B. B. $6 \Omega$
  • C. C. $8 \Omega$
  • D. D. $12 \Omega$

Answer: B

Solution: Biarkan resistansi ketiga resistor identik ini menjadi $R$ secara seri $$ R _ { \text {串 } } = 3 R = 54 \Omega $$ Kita memiliki $$ R = 18 \Omega $$ Biarkan resistansi total untuk menghubungkannya secara paralel menjadi ${ } ^ { R _ { \text {并 } } }$, maka ${ } ^ { R _ { \text {并 } } }$ Kita punya $$ R _ { \text {并 } } = \frac { R } { 3 } = 6 \Omega $$

Question 17: 18. Pernyataan berikut ini benar ( )

18. Pernyataan berikut ini benar ( )

  • A. A. Arus memiliki besaran dan arah, jadi arus adalah sebuah vektor
  • B. B. Menurut $R = \frac { U } { I }$, semakin besar tegangan yang melintasi konduktor, semakin besar pula resistansi konduktor tersebut
  • C. C. Menurut $I = \frac { U } { R }$, arus yang melalui sebuah konduktor berbanding lurus dengan tegangan yang diberikan padanya
  • D. D. Menurut $\rho = \frac { R S } { l }$, resistivitas konduktor berbanding lurus dengan hasil kali antara resistansi konduktor dan luas penampang $R S$, dan berbanding terbalik dengan panjang konduktor $l$

Answer: C

Solution: A. Arus memiliki besar dan arah, tetapi arus adalah besaran skalar dan tidak mengikuti prinsip superposisi vektor, A kesalahan; B. Hambatan ditentukan oleh sifat konduktor itu sendiri, tidak tergantung pada tegangan dan arus, tidak dapat dikatakan bahwa hambatan konduktor sebanding dengan tegangan yang diberikan pada kedua ujung hambatan, kesalahan B; C. Menurut isi hukum Ohm dapat diketahui: resistansi sudah pasti, arus yang melalui konduktor sebanding dengan tegangan yang melintasi konduktor, C benar; D. Tahanan tidak ada hubungannya dengan hambatan, panjang, luas penampang penghantar, merupakan sifat listrik dari bahan penghantar itu sendiri, ditentukan oleh bahan penghantar, dan berhubungan dengan suhu. Konduktor dari bahan yang sama, resistivitas konduktor tidak berubah, yaitu resistivitas konduktor dan resistansi konduktor dan hasil kali luas penampang tidak bergantung pada panjang konduktor, kesalahan D.

Question 18: 19. Gambar menunjukkan garis $I - U$ dari sebuah konduktor dengan $\alpha = 45 ^ { \circ }$, dan per...

19. Gambar menunjukkan garis $I - U$ dari sebuah konduktor dengan $\alpha = 45 ^ { \circ }$, dan pernyataan berikut ini benar () ![](/images/questions/phys-dc-circuits/image-003.jpg)

  • A. A. Resistansi konduktor ini berbanding lurus dengan tegangan yang melewatinya
  • B. B. Konduktor ini mungkin berupa semikonduktor
  • C. C. $I - U$ Kemiringan garis grafik menunjukkan kebalikan dari resistensi, jadi $R = 1.0 \Omega$
  • D. D. Ketika 6,0 V diterapkan pada konduktor ini, muatan yang melewati penampang konduktor per detik adalah 3,0 C

Answer: D

Solution: A. Seperti yang dapat dilihat dari gambar, arus meningkat dengan meningkatnya tegangan pada ujung-ujungnya, sehingga arus sebanding dengan tegangan pada ujung-ujungnya, resistansi tidak berubah, jadi A kesalahan; BC . B. Dari gambar tersebut, kita dapat melihat bahwa resistansi konduktor adalah $R = \frac { U } { I } = \frac { 10 } { 5 } = 2.0 \Omega$ dan tetap tidak berubah, bukan semikonduktor, jadi B salah; D. Ketika tegangan 6,0 V diterapkan pada konduktor, arus dalam rangkaian adalah $I = \frac { U } { R } = \frac { 6.0 } { 2.0 } = 3.0 \mathrm {~A}$, dan muatan per detik melalui resistor adalah $q = I t = 3.0 \times 1 = 3.0 \mathrm { C }$; jadi D benar.

Question 19: 20. Pernyataan-pernyataan berikut ini benar ( )

20. Pernyataan-pernyataan berikut ini benar ( )

  • A. A. Dari $R = \frac { U } { I }$, kita tahu bahwa resistansi konduktor berbanding lurus dengan tegangan yang melewatinya dan berbanding terbalik dengan arus yang melaluinya
  • B. B. Rasio $\frac { U } { I }$ mencerminkan sifat konduktor untuk menghambat aliran arus, yaitu resistansi $R = \frac { U } { I }$
  • C. C. Semakin tinggi arus konduktor, semakin rendah resistansi
  • D. D. Dari $I = \frac { U } { R }$, kita tahu bahwa tegangan pada sebuah konduktor berbanding lurus dengan arus yang melaluinya

Answer: B

Solution: Hambatan sebuah konduktor bergantung pada konduktor itu sendiri, dan arus bergantung pada tegangan dan hambatan pada konduktor tersebut; tegangan menentukan arus, tetapi arus tidak menentukan tegangan. Hambatan sebuah konduktor bergantung pada konduktor itu sendiri dan tidak ada hubungannya dengan $U$ atau $I$, jadi AC salah; B. Rasio $\frac { U } { I }$ mencerminkan resistansi konduktor terhadap arus dan didefinisikan sebagai resistansi, jadi B benar; D. Dari hubungan antara arus dan tegangan, kita tahu bahwa tegangan adalah penyebab arus, jadi pernyataan yang benar adalah bahwa "arus yang melalui konduktor berbanding lurus dengan tegangan yang diberikan pada ujung-ujungnya", dan hubungan sebab akibat tidak dapat dibalik, jadi D salah.

Question 20: 21. Mengabaikan pengaruh suhu terhadap resistansi, pernyataan berikut ini salah () ## Luas area ...

21. Mengabaikan pengaruh suhu terhadap resistansi, pernyataan berikut ini salah () ## Luas area berbanding terbalik

  • A. A. Menurut $R = U / I$, ketika arus yang melalui konduktor tetap konstan dan tegangan yang diterapkan melintasi resistor dua kali lipat dari aslinya, resistansi konduktor juga menjadi dua kali lipat dari aslinya
  • B. B. Menurut $R = U / I$, resistansi konduktor tetap tidak berubah, meskipun tegangan yang diterapkan pada resistor dua kali lipat dari tegangan aslinya
  • C. C. Menurut $R = \frac { \rho L } { S }$, resistansi konduktor sebanding dengan resistivitas konduktor dan panjang konduktor, yang sebanding dengan penampang melintang konduktor
  • D. D. Resistivitas konduktor tidak bergantung pada resistansi konduktor $R$, luas penampang $S$, dan panjang konduktor $L$.

Answer: A

Solution: Resistansi adalah sifat konduktor itu sendiri, dan tegangan di ujung konduktor tidak ada hubungannya; oleh karena itu, A salah; B benar; menurut $R = \rho \frac { L } { S }$ tahu, resistansi konduktor dengan resistivitas konduktor dan panjang konduktor berbanding lurus dengan konduktor, dan luas penampang konduktor berbanding terbalik dengan konduktor; oleh karena itu, C benar; resistivitas konduktor adalah bahan itu sendiri untuk menentukan besaran fisik, dan panjang konduktor L, luas penampang konduktor, resistansi R tidak relevan. Resistivitas R tidak relevan, jadi D benar; pertanyaan ini salah, jadi pilihlah A. [Perhatikan soal ini untuk mengetahui $R = \frac { U } { I }$ adalah definisi resistansi, $R = \rho \frac { L } { S }$ adalah resistansi penentu, resistivitas $\rho$ oleh bahan penghantar Resistivitas $\rho$ ditentukan oleh bahan konduktor itu sendiri dan tidak bergantung pada panjang L, luas penampang S, dan resistansi R konduktor.

Question 21: 22. Sehubungan dengan pemahaman hukum Ohm, salah satu pernyataan berikut adalah benar

22. Sehubungan dengan pemahaman hukum Ohm, salah satu pernyataan berikut adalah benar

  • A. A. Hukum Ohm berlaku untuk semua zat penghantar
  • B. B. Dari $R = \frac { U } { I }$, resistansi konduktor berbanding lurus dengan tegangan yang melewatinya dan berbanding terbalik dengan arus yang melaluinya
  • C. C. Dari $I = \frac { U } { R }$, arus yang melalui sebuah resistor sebanding dengan tegangan yang melewatinya dan berbanding terbalik dengan resistansinya
  • D. D. Untuk elemen resistif murni, rasio tegangan yang melintasinya terhadap arus yang melaluinya harus tetap konstan

Answer: C

Solution: A. Hukum Ohm berlaku untuk sirkuit resistif murni atau konduktivitas elektrolit, bukan untuk semua zat konduksi; oleh karena itu, A salah; B. Resistansi konduktor oleh bahan konduktor, panjang, luas penampang, tidak bergantung pada tegangan dan arus, jadi B salah; C. Hukum Ohm adalah: arus yang melalui konduktor sebanding dengan tegangan yang melewatinya, dan resistansinya berbanding terbalik, jadi C benar; D. untuk resistansi komponen resistansi murni, tegangan pada ujungnya dan rasio arus yang melaluinya tidak berubah, sama dengan resistansi, jadi D salah; [Mata] mengetahui faktor-faktor yang mempengaruhi ukuran resistansi, dan mengetahui bahwa resistansi konduktor dan tegangan konduktor dan arus melalui kunci untuk memecahkan masalah ini, hukum Ohm hanyalah metode untuk menghitung resistansi.

Question 22: 24. Sebuah batang logam dengan panjang $L$ dan luas penampang $S$ memiliki resistivitas $\rho$, juml...

24. Sebuah batang logam dengan panjang $L$ dan luas penampang $S$ memiliki resistivitas $\rho$, jumlah elektron bebas per satuan volume dalam batang adalah $n$, massa elektronnya adalah $m$, dan muatannya adalah $e$. FORMULA_4]] dan muatannya adalah $e$. Ketika tegangan konstan diterapkan pada kedua ujung batang, arus dihasilkan dalam batang dan elektron bebas bergerak secara terarah dengan laju rata-rata $v$, maka beda potensial antara ujung-ujung batang logam adalah

  • A. A. pnevL
  • B. B. $\frac { m v ^ { 2 } S n } { e }$
  • C. C. $\frac { m v ^ { 2 } } { 2 e }$
  • D. D. $\frac { \rho e v } { S }$

Answer: A

Solution: Menurut hukum resistansi, resistansi batang logam ditemukan sebagai $L$ Arus dalam batang logam dapat dinyatakan sebagai $$ I = n e S v $$ Maka tegangan yang diberikan pada batang logam adalah $$ U = I R $$ Beda potensial antara kedua ujung batang logam dapat diperoleh dengan asosiasi sebagai $$ U = \rho n e v L $$

Question 23: 25. Dua resistor A dan B dengan bentuk dan ukuran yang sama terbuat dari bahan yang berbeda, dan gam...

25. Dua resistor A dan B dengan bentuk dan ukuran yang sama terbuat dari bahan yang berbeda, dan gambar $U - I$ ditunjukkan pada gambar. Jika resistivitas $\mathrm { A } , \mathrm {~B}$ adalah $\rho _ { \mathrm { A } } , \rho _ { \mathrm { B } }$, pernyataan berikut ini benar ![](/images/questions/phys-dc-circuits/image-004.jpg)

  • A. A. $\rho _ { \mathrm { A } } > \rho _ { \mathrm { B } }$
  • B. B. $\rho _ { \mathrm { A } } < \rho _ { \mathrm { B } }$
  • C. C. Gambar $U - I$ dari keseluruhan setelah A dan B dihubungkan secara paralel mungkin adalah C
  • D. D. Gambar $U - I$ keseluruhan dari A dan B secara seri dapat berupa $C$

Answer: A

Solution: Kemiringan gambar $\mathrm { AB } . U - I$ adalah resistansi, yang ditunjukkan oleh judul grafik $$ R _ { \mathrm { A } } > R _ { \mathrm { B } } $$ Berdasarkan hukum resistansi $R = \rho \frac { l } { s }$, resistansi dua resistor dengan bentuk dan ukuran yang persis sama berbanding lurus dengan resistivitas, sehingga $$ \rho _ { \mathrm { A } } > \rho _ { \mathrm { B } } $$ A benar dan B salah; C. Resistansi A dan B secara paralel lebih kecil dari resistansi salah satu cabang, oleh karena itu $$ R _ { \mathrm { A } } > R _ { \mathrm { B } } > R _ { \text {并 } } $$ Gambar $U - I$ keseluruhan setelah A dan B dihubungkan secara paralel bukanlah C. C salah; D. Hambatan A dan B secara seri lebih besar daripada hambatan salah satu resistor. $$ R _ { \text {中 } } > R _ { \mathrm { A } } > R _ { \mathrm { B } } $$ Gambar $U - I$ dari A dan B secara seri bukanlah C. D salah.

Question 24: 26. Pada rangkaian yang ditunjukkan pada gambar, titik O diardekan, dan ketika s yang terputus asli ...

26. Pada rangkaian yang ditunjukkan pada gambar, titik O diardekan, dan ketika s yang terputus asli ditutup, potensial pada titik A dan B akan menjadi ( ) [IMAGE_0]]

  • A. A. keduanya ditinggikan
  • B. B. keduanya lebih rendah
  • C. C. Titik A ditinggikan, titik B diturunkan
  • D. D. Titik A diturunkan, titik B dinaikkan

Answer: A

Solution: Setelah sakelar s ditutup, resistansi antara OB berkurang, tegangan antara dua titik OB $\mathrm { U } _ { \mathrm { OB } }$ berkurang dengan prinsip pembagi tegangan seri, $U _ { O B } = \varphi _ { o } - \varphi _ { B } = - \varphi _ { B }$, sehingga potensial titik B naik, dan demikian pula tegangan antara dua titik AO meningkat, dan potensial titik A naik, A benar;

Question 25: 27. Dua batang logam A, B yang tebal dan tipis, bahan yang berbeda, dihubungkan bersama setelah akse...

27. Dua batang logam A, B yang tebal dan tipis, bahan yang berbeda, dihubungkan bersama setelah akses ke sirkuit, yang dikenal sebagai rasio panjang kedua batang $L _ { A } L _ { B } = 21$, resistivitas $\rho _ { A } \rho _ { B } = 12$, seperti yang ditunjukkan pada gambar, maka pernyataan berikut ini benar () $\xrightarrow { I } = \square A$ B

  • A. A. Tegangan pada ujung batang A lebih kecil daripada tegangan pada ujung batang B.
  • B. B. Intensitas arus yang melalui kedua batang tidak sama
  • C. C. Resistensi yang sama dari kedua batang
  • D. D. Daya panas yang dihasilkan oleh arus yang mengalir melalui kedua batang tidak sama

Answer: C

Solution: Menurut $R = \rho \frac { L } { S }$, kita dapat mengetahui bahwa rasio resistansi batang logam $\mathrm { A } , \mathrm {~B}$ adalah ${ } _ { 1 : 1 }$, dan keduanya dihubungkan secara seri dalam rangkaian, dan kekuatan arus yang melewati kedua batang sama, dan menurut $U = I R$, kita dapat mengetahui bahwa tegangan kedua ujung batang A sama dengan tegangan kedua ujung batang B. Menurut $P = I ^ { 2 } R$, dapat diketahui bahwa daya panas yang dihasilkan oleh arus yang mengalir melalui kedua batang adalah sama, sehingga C benar, dan A, B, dan D salah;

Question 26: 28. Pernyataan berikut ini benar tentang resistansi konduktor

28. Pernyataan berikut ini benar tentang resistansi konduktor

  • A. A. Resistansi konduktor berbanding lurus dengan tegangan yang melintasi konduktor
  • B. B. Resistansi konduktor berbanding terbalik dengan kekuatan arus dalam konduktor
  • C. C. Resistansi konduktor ditentukan oleh kekuatan arus dalam konduktor dan tegangan pada ujung konduktor
  • D. D. Resistansi konduktor ditentukan oleh bahan, panjang, dan luas penampang konduktor

Answer: D

Solution: Resistansi konduktor ditentukan oleh konduktor itu sendiri, tidak tergantung pada tegangan pada konduktor dan kekuatan arus pada konduktor, opsi ABC salah; resistansi konduktor ditentukan oleh bahan, panjang dan luas penampang konduktor, opsi D benar.

Question 27: 29. Gambar $I - U$ untuk resistor $R _ { 1 } , R _ { 2 }$ ditunjukkan pada gambar ![](/images/questi...

29. Gambar $I - U$ untuk resistor $R _ { 1 } , R _ { 2 }$ ditunjukkan pada gambar ![](/images/questions/phys-dc-circuits/image-003.jpg)

  • A. A. $R _ { 1 } > R _ { 2 }$
  • B. B. $R _ { 1 } < R _ { 2 }$
  • C. C. Tegangan meningkat dan nilai resistansi ${ } ^ { R _ { 2 } }$ menjadi lebih besar.
  • D. D. Tegangan meningkat dan nilai resistansi ${ } ^ { R _ { 2 } }$ menjadi lebih kecil.

Answer: B

Solution: AB . Menurut hukum Ohm $R = \frac { U } { I }$, kemiringan gambar $I - U$ sama dengan kebalikan dari resistansi, dan kita memiliki $R _ { 1 } , R _ { 2 }$ Oleh karena itu, A salah dan B benar; CD. Karena nilai resistansi $I - U _ { \text {图像的斜率保持不变,则电压增大,} } { } ^ { R _ { 2 } }$ yang sesuai dengan ${ } ^ { R _ { 2 } }$ tetap tidak berubah, maka CD salah. Jadi, pilihlah B.

Question 28: Arus $I$ dari bohlam kecil bervariasi dengan tegangan yang diberikan $U$ seperti yang ditunjukkan pa...

Arus $I$ dari bohlam kecil bervariasi dengan tegangan yang diberikan $U$ seperti yang ditunjukkan pada grafik, $P$ adalah sebuah titik pada garis grafik, $P N$ adalah garis singgung pada garis grafik, $P Q$ adalah garis vertikal dari sumbu $U$, $P M$ adalah garis vertikal dari sumbu $U$, dan $P M$ adalah garis horisontal garis grafik. FORMULA_4]] adalah garis vertikal dari sumbu $U$, dan $P M$ adalah garis vertikal dari sumbu $I$. Pernyataan berikut ini adalah salah ( ) ![](/images/questions/phys-dc-circuits/image-009.jpg)

  • A. A. Saat tegangan yang diberikan meningkat, resistansi bohlam kecil meningkat
  • B. B. Sesuai dengan poin $P$, resistansi bohlam kecil adalah $R = \frac { U _ { 1 } } { I _ { 2 } }$
  • C. C. Dalam rangkaian di mana tegangan di bohlam L adalah $U _ { 1 }$, tegangan di resistor $R$ yang diseri dengan bohlam adalah ${ } _ { 1 } R$.
  • D. D. Sesuai dengan titik $P$, kekuatan bohlam kecil adalah area yang diapit oleh persegi panjang $P Q O M$ dalam diagram

Answer: C

Solution: A. Menurut hukum Ohm $R = \frac { U } { I }$, kita dapat mengetahui $I - U$ bahwa kemiringan garis yang menghubungkan titik dan titik asal sama dengan kebalikan dari resistansi, dan dari pengetahuan matematis, kita dapat mengetahui bahwa dengan meningkatnya tegangan yang diberikan, arus yang diberikan meningkat, dan resistansi bohlam kecil meningkat, jadi A benar; B. Sesuai dengan titik $I - U$, resistansi bohlam kecil sama dengan tegangan. Titik $I - U _ { \text {图像的斜率表示电阻的倒数,所以 } } R _ { 1 } > R _ { 2 }$, resistansi bohlam adalah $I$ B. Hambatan bohlam adalah $$ R = \frac { U _ { 1 } } { I _ { 2 } } $$; C. Ketika tegangan pada bohlam L dalam rangkaian adalah $$ R = \rho \frac { L } { S } $$, tegangan pada resistor $$ \frac { 1 } { R _ { \text {并 } } } = \left( \frac { 1 } { 16 } + \frac { 1 } { 16 } + \frac { 1 } { 16 } + \frac { 1 } { 16 } \right) \Omega = \frac { 1 } { 4 } \Omega $$ adalah $$ R _ { \text {并 } } = 4 \Omega $$, jadi C salah; D. Dengan rumus daya arus konstan $P = U I$, promosi dapat diketahui, sesuai dengan titik $P$, daya bohlam kecil untuk gambar area persegi panjang yang dikelilingi oleh PQOM, jadi D benar; Pertanyaan memilih item yang salah, jadi pilihlah C.

Question 29: 32. Dalam penyelidikan hubungan kuantitatif antara resistansi konduktor dan faktor-faktor yang mempe...

32. Dalam penyelidikan hubungan kuantitatif antara resistansi konduktor dan faktor-faktor yang mempengaruhinya, seorang siswa melakukan studi eksperimental sesuai dengan rangkaian yang ditunjukkan pada gambar, di mana konduktor $a$ dan $b$ hanya memiliki panjang yang berbeda, $a$ dan $c$ hanya memiliki ketebalan yang berbeda, $a$ dan $d$ hanya memiliki ketebalan yang berbeda. FORMULA_3]] hanya berbeda ketebalannya, $a$ dan $d$ hanya berbeda bahannya, dan pernyataan tentang percobaan berikut ini adalah benar ( ) ![](/images/questions/phys-dc-circuits/image-007.jpg)

  • A. A. Rangkaian ini tidak memiliki amperemeter, sehingga tidak memungkinkan untuk menyelidiki hubungan kuantitatif
  • B. B. Semakin panjang konduktor, semakin kecil indikasi tegangan dibandingkan dengan $a$ dan $b$.
  • C. C. Semakin tebal konduktor, semakin besar indikasi tegangan dibandingkan dengan $a$ dan $c$.
  • D. D. Semakin kecil indikasi tegangan $a$ dibandingkan dengan $d$, semakin baik konduktivitas material.

Answer: D

Solution: A. Rangkaian ini adalah rangkaian seri, arus yang melalui setiap konduktor sama, dan hubungan kuantitatif antara resistansi setiap konduktor dapat diperoleh dari representasi tegangan, A salah; B. Konduktor $a$ dan $b$ hanya berbeda panjangnya, dan menurut hukum resistansi, semakin panjang panjangnya, semakin besar resistansinya, dan menurut hukum Ohm, semakin besar voltase; C. Dibandingkan dengan $a$ dan $c$, menurut hukum resistansi, semakin tebal konduktor, semakin rendah resistansi dan semakin rendah tegangannya; D. Dibandingkan dengan $a$ dan $d$, semakin kecil tegangannya, semakin kecil resistansinya, dan menurut hukum resistansi, semakin kecil resistivitasnya, semakin baik konduktivitas materialnya, D benar.

Question 30: 33. Dalam hujan badai, jika menara pendukung saluran tegangan tinggi bocor, ketika orang dekat denga...

33. Dalam hujan badai, jika menara pendukung saluran tegangan tinggi bocor, ketika orang dekat dengan menara pendukung di dekat lahan basah, sangat mudah terjadi kecelakaan sengatan listrik, akses ke informasi bahwa: ketika arus melalui tubuh manusia mencapai 0,1 A atau lebih ketika akan ada situasi yang mengancam jiwa. Seperti yang ditunjukkan pada gambar, jika seseorang dari bagian bawah menara penyangga untuk jarak horizontal 10 m, jarak antara kedua kaki untuk 0,5 m, setiap kaki resistansi $300 \Omega$, bagian batang tubuh resistansi $900 \Omega$, per meter resistansi lahan basah $120 \Omega$, arus yang mengalir melalui tubuh manusia adalah 0,1 A. Kemudian, tubuh manusia akan tersengat listrik saat arus yang melalui tubuh manusia mencapai 0,1 A atau lebih. Arusnya adalah 0,1 A. Maka ( ) ![](/images/questions/phys-dc-circuits/image-004.jpg)

  • A. A. Hambatan total tubuh yang terhubung ke sirkuit adalah $1200 \Omega$
  • B. B. 150 V di antara dua pin
  • C. C. Arus yang mengalir melalui lahan basah adalah 2 A
  • D. D. Mengurangi jarak antara kedua kaki Anda akan lebih berbahaya.

Answer: B

Solution: A. Hambatan total tubuh manusia yang terhubung ke rangkaian adalah hambatan total dari kedua kaki dalam rangkaian seri dengan badan sehingga ada $1500 \Omega$, maka $A$ salah; B. Tegangan antara kedua kaki adalah $300 \Omega$ Jadi B adalah benar; C. Arus yang mengalir melalui lahan basah adalah $$ I _ { \text {地 } } = \frac { U } { R _ { \text {地 } } } = \frac { 150 } { 0.5 \times 120 } = 2.5 \mathrm {~A} $$ Jadi C salah; D.Bila jarak antara kedua kaki berkurang, tegangan antara kedua kaki berkurang, dan arus yang melalui tubuh berkurang, maka bahayanya berkurang, jadi D salah;

Question 31: 34. Seperti yang ditunjukkan pada gambar, $R _ { 1 } , R _ { 2 }$ adalah konduktor logam dari bahan ...

34. Seperti yang ditunjukkan pada gambar, $R _ { 1 } , R _ { 2 }$ adalah konduktor logam dari bahan yang sama, ketebalan yang sama, permukaan bujur sangkar, rasio panjang sisi bujur sangkar adalah $2 : 1$, arah arus yang melalui dua konduktor seperti yang ditunjukkan pada gambar, tidak memperhitungkan efek suhu pada resistivitas, maka dua konduktor dan $_ { 2 }$ ( ) ![](/images/questions/phys-dc-circuits/image-005.jpg)

  • A. A. Rasio resistivitas adalah $2 : 1$
  • B. B. Rasio resistansi adalah $4 : 1$
  • C. C. Terhubung secara seri dalam rangkaian, rasio tegangan di seluruh terminal adalah $1 : 1$
  • D. D. Terhubung secara seri dalam rangkaian, rasio laju pergerakan arah elektron bebas adalah $2 : 1$

Answer: C

Solution: A. Resistivitas ditentukan oleh logam itu sendiri, maka rasio resistivitas dua konduktor $R _ { 1 }$ dan $R _ { 2 }$ adalah $1 : 1$, jadi A salah; B. Misalkan panjang sisi bujur sangkar adalah $L$, dan ketebalannya adalah $d$. INLINE_FORMULA_8]], dan menurut hukum resistansi, kita dapat melihat bahwa $$ R = \rho \frac { L } { S } = \rho \frac { L } { L d } = \frac { \rho } { d } $$ Rasio resistansi kedua konduktor adalah $$ R _ { 1 } : R _ { 2 } = 1 : 1 $$ Oleh karena itu, B salah; C. Dua konduktor dihubungkan secara seri dalam sebuah rangkaian, dan arus yang melaluinya sama. Menurut hukum Ohm, rasio tegangan pada kedua resistor adalah $1 : 1$, jadi C benar; D. Karena kedua konduktor dihubungkan secara seri, arus yang melaluinya sama, menurut ekspresi mikroskopis untuk arus $$ I = n e S v $$ Dapat dilihat bahwa rasio laju pergerakan arah elektron bebas pada ${ } ^ { R }$ dan ${ } ^ { R }$ adalah $_ { 2 }$ Oleh karena itu, D salah.

Question 32: 35. Seperti yang ditunjukkan pada gambar, jika sumbu $x$ mewakili waktu dan sumbu $y$ mewakili kecep...

35. Seperti yang ditunjukkan pada gambar, jika sumbu $x$ mewakili waktu dan sumbu $y$ mewakili kecepatan, maka area di bawah garis grafik mewakili perpindahan, dan kemiringan garis $A B$ mewakili besarnya percepatan benda pada saat itu. Jika sumbu $x$ dan $y$ digunakan untuk merepresentasikan besaran-besaran fisis lainnya, hubungan antara besaran-besaran fisis yang sesuai dapat direfleksikan dalam situasi tertentu. Pernyataan berikut ini benar ( ) ![](/images/questions/phys-dc-circuits/image-006.jpg)

  • A. A. Jika arah medan listrik sejajar dengan sumbu $x$, sumbu $x$ merepresentasikan posisi, dan sumbu $y$ merepresentasikan potensial listrik, maka kemiringan garis lurus $A B$ merepresentasikan besarnya kekuatan medan listrik pada posisi yang sesuai
  • B. B. Jika sumbu $x$ mewakili waktu dan sumbu $y$ mewakili fluks magnetik yang melalui solenoida yang dililitkan dengan rapat, maka kemiringan garis lurus $A B$ mewakili besarnya gaya gerak listrik yang dihasilkan oleh solenoida
  • C. C. Jika sumbu $x$ mewakili arus yang mengalir melalui resistor dan sumbu $y$ mewakili tegangan yang melintasi resistor itu, maka area di bawah garis grafik mewakili daya termal resistor
  • D. D. Jika sumbu $x$ mewakili waktu dan sumbu $y$ mewakili jumlah muatan yang melewati luas penampang konduktor, maka area di bawah garis grafik mewakili kerja yang dilakukan oleh arus selama waktu tersebut

Answer: A

Solution: A. Jika arah medan listrik sejajar dengan sumbu $x$, sumbu $x$ menunjukkan posisi, sumbu $y$ menunjukkan potensial listrik, dan kemiringan gambar $\varphi ^ { - } x$ menunjukkan kekuatan medan. FORMULA_4]] menunjukkan besarnya medan listrik pada posisi yang sesuai, jadi A benar; B. Jika sumbu $x$ mewakili waktu dan sumbu $y$ mewakili fluks magnetik yang melewati solenoida yang dililitkan dengan rapat, kemiringan gambar $\Phi - t$ mewakili laju perubahan fluks magnetik, jadi B salah; C. Jika sumbu $x$ mewakili arus yang mengalir melalui resistor, dan sumbu $y$ mewakili tegangan melintasi resistor, maka hasil kali antara tegangan pada suatu titik pada gambar dan arus pada titik tersebut pada gambar $U - I$ mewakili daya panas, jadi C salah; D. Jika sumbu $x$ mewakili waktu dan sumbu $y$ mewakili jumlah muatan yang melewati luas penampang konduktor, area di bawah garis grafik tidak ada artinya, jadi D salah. Area di bawah garis grafik tidak memiliki arti, jadi D salah.

Question 33: 36. Setelah tegangan $U$ diberikan pada sebuah konduktor dengan resistansi $R$, grafik jumlah muatan...

36. Setelah tegangan $U$ diberikan pada sebuah konduktor dengan resistansi $R$, grafik jumlah muatan $q$ yang melewati penampang konduktor terhadap durasi waktu pemberian energi $t$ diperlihatkan pada gambar. Besarnya kemiringan garis grafik ini adalah $k$, maka hubungan berikut ini benar ( ) ![](/images/questions/phys-dc-circuits/image-006.jpg)

  • A. A. $k = \frac { R } { U }$
  • B. B. $t = k q$
  • C. C. $R = \frac { U } { k }$
  • D. D. $k = R$

Answer: C

Solution: Menurut definisi arus, diperoleh $$ I = \frac { q } { t } $$ Dari besarnya kemiringan garis grafik $k$, kita dapatkan $$ I = k $$ Dari hukum Ohm kita memiliki $$ I = \frac { U } { R } $$ Oleh karena itu $$ k = \frac { q } { t } = \frac { U } { R } $$ Oleh karena itu, C benar dan ABD salah.

Question 34: 37. Pada diagram $U - I$ yang ditunjukkan pada gambar, garis lurus $a$ adalah hubungan antara tegang...

37. Pada diagram $U - I$ yang ditunjukkan pada gambar, garis lurus $a$ adalah hubungan antara tegangan dan arus pada ujung rangkaian catu daya, dan garis lurus $b$ adalah hubungan antara tegangan dan arus resistor $R$. Sekarang catu daya ini terhubung langsung ke resistor $R$ untuk membentuk sirkuit tertutup, dari gambar () ![](/images/questions/phys-dc-circuits/image-006.jpg)

  • A. A. Nilai resistansi resistor ini adalah $2.0 \Omega$
  • B. B. Catu daya ini memiliki potensi listrik 6,0 V dan resistansi internal $0.5 \Omega$
  • C. C. Tegangan rangkaian catu daya adalah 4,0 V dan daya output 4,0 W.
  • D. D. Dengan membentuk loop tertutup dengan catu daya ini dengan resistor yang lebih besar dari resistansi $R$, daya output catu daya dapat meningkat

Answer: C

Solution: A. Dari grafik $b$, kita dapat melihat bahwa resistor eksternal $U - I$ Oleh karena itu, A salah. B. Dari grafik $a$, kita dapat mengetahui bahwa potensial listrik catu daya $E = 6.0 \mathrm {~V}$, arus hubung singkat $I _ { \text {短 } } = 3.0 \mathrm {~A}$, dan resistansi internal catu daya adalah $I _ { \text {短 } } = 3.0 \mathrm {~A}$. $$ r = \frac { E } { I _ { \text {短 } } } = \frac { 6 } { 3 } \Omega = 2 \Omega $$ Oleh karena itu, B salah. C. Dengan koordinat perpotongan kedua gambar, tegangan pinggir jalan adalah 4,0 V, arus rangkaian kering adalah 1,0 A, daya keluaran catu daya adalah $$ P _ { \text {出 } } = U I = 4.0 \times 1.0 \mathrm {~W} = 4.0 \mathrm {~W} $$ Oleh karena itu, C adalah benar. D. Hambatan internal catu daya adalah $r = 2 \Omega$ dan hambatan $R = 4 \Omega$, karena ketika hambatan eksternal $R$ dan hambatan internal $r$ sama, catu daya memiliki daya output maksimum, dan diketahui bahwa output daya catu daya lebih tinggi daripada catu daya $R$. FORMULA_11]] resistensi daripada resistensi $R$ dan catu daya membentuk loop tertutup, output daya dari catu daya harus dikurangi, opsi D salah; Oleh karena itu, pilih C.

Question 35: 38. Seperti yang ditunjukkan pada gambar untuk komponen listrik dari kurva karakteristik volt-ampere...

38. Seperti yang ditunjukkan pada gambar untuk komponen listrik dari kurva karakteristik volt-ampere, garis putus-putus untuk kurva pada titik $P$ dari garis singgung. Bila arus yang melalui komponen adalah 0,4 A, resistansi komponen adalah () ![](/images/questions/phys-dc-circuits/image-002.jpg)

  • A. A. $250 \Omega$
  • B. B. $125 \Omega$
  • C. C. $100 \Omega$
  • D. D. $62.5 \Omega$

Answer: B

Solution: Dari gambar tersebut, ketika arus 0,4 A, tegangannya adalah 50 V. Kemudian, berdasarkan hukum Ohm, nilai resistansi $R = \frac { U } { I } = \frac { 50 } { 0.4 } \Omega = 125 \Omega$ adalah $R = \frac { U } { I } = \frac { 50 } { 0.4 } \Omega = 125 \Omega$, jadi B benar dan ACD salah.

Question 36: 39. Pada gambar $a , b$, garis lurus mewakili kurva karakteristik volt-ampere dari dua kabel resista...

39. Pada gambar $a , b$, garis lurus mewakili kurva karakteristik volt-ampere dari dua kabel resistansi dengan panjang yang sama dan ketebalan yang sama yang terbuat dari bahan yang sama. Mengenai dua kabel resistansi ini, penilaian berikut ini adalah benar ( ) ![](/images/questions/phys-dc-circuits/image-002.jpg)

  • A. A. Kabel resistansi $a$ Lebih tipis
  • B. B. Kabel resistansi $b$ Lebih tipis
  • C. C. Jika kabel resistansi $a , b$ dihubungkan secara seri ke sirkuit, tegangan di $b$ lebih besar
  • D. D. Jika kabel resistansi $a , b$ dihubungkan secara paralel ke sirkuit, arus yang melalui $a$ lebih besar

Answer: A

Solution: AB. Dari kurva karakteristik volt-ampere kawat resistansi, kita tahu bahwa $$ R _ { a } > R _ { b } $$ Bila bahan dan panjangnya sama, maka berdasarkan hukum resistansi $$ R _ { a } = \rho \frac { L } { S _ { a } } , \quad R _ { b } = \rho \frac { L } { S _ { b } } $$ dapat diperoleh $$ S _ { a } < S _ { b } $$ Artinya, kabel resistansi $a$ lebih tipis dan kabel resistansi $b$ lebih tebal, A benar dan B salah; C. Kabel resistansi $a , b$ dihubungkan secara seri, dan arusnya sama, dan tegangan di ujung resistor dengan resistansi yang lebih besar lebih besar. $a , b$ C Kesalahan ; D. Kabel resistansi $a , b$ dihubungkan secara paralel, tegangannya sama, dan arusnya lebih kecil jika resistansinya besar, yaitu $a , b$ Kesalahan D.

Question 37: 40. Seperti yang ditunjukkan pada gambar, tiga resistor $R _ { 1 } , R _ { 2 } , R _ { 3 }$ memiliki...

40. Seperti yang ditunjukkan pada gambar, tiga resistor $R _ { 1 } , R _ { 2 } , R _ { 3 }$ memiliki nilai resistansi yang sama dan tegangan maksimum yang diperbolehkan melintasi resistor adalah 5 V , 5 V, 4 V, maka tegangan maksimum yang diperbolehkan dalam rangkaian ini adalah ( ) ![](/images/questions/phys-dc-circuits/image-002.jpg) Tugas Fisika Sekolah Menengah Atas 30 Oktober 2025

  • A. A. 15 V
  • B. B. 12 V
  • C. C. 9 V
  • D. D. 7.5 V

Answer: D

Solution: Karena ketiga resistor memiliki nilai resistansi yang sama dan tegangan maksimum yang diizinkan oleh $R _ { 1 } , R _ { 2 }$ adalah sama, dikombinasikan dengan cara rangkaian dihubungkan, dapat dilihat bahwa ketika tegangan rangkaian mencapai maksimum, tegangan di kedua ujung $R _ { 1 }$ adalah $5 \mathrm {~V} , R _ { 2 } , R _ { 3 }$ paralel dengan tegangan yang sama, dan arus total keduanya sama dengan arus yang mengalir melalui $R _ { 1 }$, arus total keduanya sama dengan arus yang mengalir melalui $5 \mathrm {~V} , R _ { 2 } , R _ { 3 }$. INLINE_FORMULA_6]] secara paralel, dan arus dari $$ \frac { 5 } { R } = 2 \frac { U } { R } $$ ## Solusi. $$ U = 2.5 \mathrm {~V} $$ Tegangan maksimum yang diperbolehkan dalam rangkaian adalah $$ U _ { \mathrm { m } } = U + 5 \mathrm {~V} = 7.5 \mathrm {~V} $$
Kembali ke Topik

DC Circuits

直流电路

37 Soal Latihan

Berlatih dengan soal berbahasa Mandarin untuk mempersiapkan ujian CSCA. Anda dapat mengaktifkan/menonaktifkan terjemahan saat berlatih.

Ringkasan Topik

Rangkaian DC adalah modul fundamental dalam ujian Fisika, dengan fokus pada hubungan antara arus, hambatan dan daya pada tegangan konstan. Pertanyaan-pertanyaan yang diajukan sering kali menggunakan gambar I-U untuk menganalisis sifat resistansi, perhitungan seri-paralel, dan komponen non-linear (misalnya dioda). Penguasaan hukum Ohm dan interpretasi gambar adalah kunci untuk menyelesaikan soal-soal tersebut.

Jumlah Soal:37

Poin Penting

  • 1Hukum Ohm dan penerapannya pada rangkaian seri-paralel
  • 2Analisis karakteristik linier dan non-linier resistor dengan gambar I-U
  • 3Perhitungan daya listrik dan parameter pada kondisi operasi terukur
  • 4Karakterisasi voltametri komponen non-linier seperti dioda

Tips Belajar

Lebih banyak latihan direkomendasikan dalam mengekstraksi resistensi dari gambar I-U, membandingkan kemiringan, dan membedakan karakteristik operasi komponen linier versus nonlinier.

Bisa soal satuan ≠ Lulus ujian

Ujian simulasi lengkap sesuai silabus resmi, gabungan topik seperti ujian asli

Dapatkan Ujian Simulasi →

Sumber Belajar Terkait

Panduan Fisika
Materi persiapan ujian lengkap
Glosarium Fisika
Tinjau istilah dan konsep terkait

Jelajahi latihan mata pelajaran lainnya:

Latihan MatematikaLatihan Kimia
